Descripció

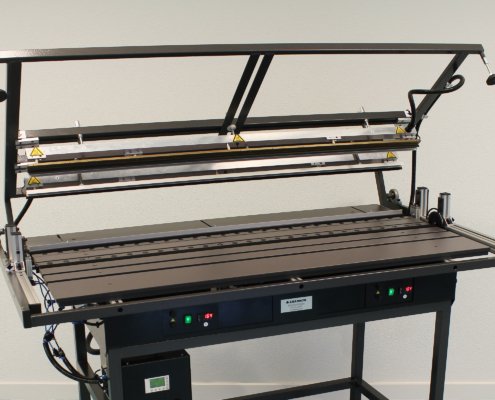

Dobladora automàtica de doble plec per a làmines fines
L'AFF-D 135-i és una dobladora automàtica de termoplàstics de Shannon Machines concebuda per a làmines fines de 0,2 a 1,5 mm. Les seves dues línies d'escalfament inferiors permeten fer dos plecs en un mateix cicle, amb una distància entre plecs de 50 a 460 mm i una longitud de treball de 1.350 mm.
La sèrie i incorpora pantalla digital i funció de memòria per desar ajustos i paràmetres, de manera que cada treball repetitiu es recupera sense tornar a configurar la màquina. Una solució pensada per a tallers de PLV, retolació i interiorisme que fabriquen sèries d'expositors, portafullets i portacartells de metacrilat amb plecs idèntics peça rere peça.
Caracteristiques tècniques AFF-D 135-i
Sól
Automàtica
Varies línies
Nomès inferior
2 línies
❌
2 línies inferiors
1.350 mm
0,2 - 1,5 mm
230 V
1.200 W
1.560 x 880 x 740 mm
175 Kg
❌
50 - 460 mm
Aplicacions de la dobladora AFF-D 135-i
Doble plec en sèrie per a expositors i suports publicitaris
En formar dos plecs alhora sobre làmina fina, l'AFF-D 135-i resol en una sola operació peces que d'una altra manera exigirien dues passades. És especialment rendible en aquests àmbits:
Displays i PLV: expositors de catàlegs, portafullets, portatargetes i suports de sobretaula amb dos plecs paral·lels.
Senyalització i retolació: portacartells i suports publicitaris de metacrilat fi amb angles exactes i repetibles.
Interiorisme i mobiliari: vitrines i petits elements decoratius d'acrílic que requereixen acabats nets.
Producció en sèrie: doblegat simultani de diverses làmines o d'una sola peça de fins a 1.350 mm de longitud.
Tecnologia de doblegat de la dobladora AFF-D 135-i
Dues línies de calor inferiors per a plecs simultanis
La màquina incorpora dos elements calefactors electrònics ajustables amb perfils de 3 mm recoberts de tefló. Quan la peça només necessita un plec, es pot apagar un dels fils calents i una de les bombes de buit, de manera que la mateixa màquina treballa amb un o dos plecs segons la comanda.
Distància entre plecs regulable al mil·límetre
El fil calent frontal i el sistema de buit es desplacen fins a una posició mil·limètrica exacta per augmentar o reduir la separació entre plecs, de 50 a 460 mm. Dos transportadors de control d'angle, un per a cada plec, fixen angles de doblegat de 0 a 180°.
Cicle automàtic amb memòria de paràmetres de la sèrie i
Un temporitzador electrònic i un pedal controlen tot el cicle de doblegat. L'operari ajusta els fils calents, els plecs i el temps de refredament, i la pantalla digital amb memòria desa aquests paràmetres per a les comandes següents. El control digital de temperatura treballa en graus Celsius o Fahrenheit.
Subjecció per buit per a làmines de 0,2 a 1,5 mm
Dues bombes de buit i barres de pressió mantenen la làmina immòbil durant l'escalfament, evitant desplaçaments i deformacions. El resultat és un plec recte i uniforme, també en peces de gran longitud.
Disseny i construcció de la dobladora AFF-D 135-i
Model de terra amb suport mòbil a l'alçada ideal
L'AFF-D 135-i és una màquina de terra amb suport mòbil que situa la taula a l'alçada de treball ideal per a l'operari. Amb unes dimensions de 1.560 x 880 x 740 mm i un pes de 175 kg, ocupa un espai contingut dins del taller.
Taula duradora amb topall paral·lel ajustable
La superfície de la taula està pensada per a un ús continuat i incorpora un topall paral·lel ajustable. Posicionar cada làmina sempre al mateix punt és la clau per repetir mides exactes en sèries llargues.
Construcció modular i consum de 1.200 W
Les dobladores AFF estan construïdes de forma modular i preparades internament perquè el mateix usuari pugui substituir la unitat reguladora de temperatura de manera senzilla. La màquina funciona a 230 V amb un consum màxim de 1.200 W.
Amplia les prestacions de la dobladora AFF-D 135-i
Perfils i components intercanviables per a cada tipus de plec
Espases d'escalfament directe: perfils de llautó amb recobriment de tefló i tires de contacte de 2 a 10 mm, ideals per a làmines fines o PVC escumat.
Longituds d'espasa: disponibles en longituds de treball de 500, 650 i 1.350 mm segons la mida de les peces.
Perfils calefactors de recanvi: els perfils de 3 mm de sèrie se substitueixen fàcilment per d'altres de mida diferent.
Unitat reguladora: reguladors de temperatura específics per als models AFF i AFF-D, amb pantalla digital en °C o °F.
Taula comparativa
Demana pressupost
Materials compatibles amb la dobladora AFF-D 135-i
Termoplàstics en làmina fina de 0,2 a 1,5 mm
L'AFF-D 135-i doblega diversos tipus de termoplàstics, cosa que la fa adequada per a aplicacions industrials i comercials molt variades:
Acrílic (PMMA) i metacrilat: plecs nets per a expositors, portacartells, vitrines i suports de catàlegs.
Policarbonat (PC): làmines fines doblegades amb angles precisos per a suports i peces tècniques.
Poliestirè (PS): elements de PLV i suports publicitaris per a tirades llargues.
PVC: suports i expositors en làmina rígida i, amb espasa d'escalfament directe, també PVC escumat.
AFF-D 135-i o AFF 135-i: quan convé el doble plec
Tots dos models comparteixen longitud de treball de 1.350 mm, gruixos de 0,2 a 1,5 mm i angles de 0 a 180°. L'AFF 135-i treballa amb un sol perfil i 600 W, mentre que l'AFF-D 135-i duplica els perfils i arriba a 1.200 W per fer dos plecs alhora amb una separació de 50 a 460 mm. Si les teves peces porten dos plecs paral·lels, l'AFF-D elimina la segona passada i redueix les manipulacions de cada làmina.
Productivitat de l'AFF-D 135-i en tallers de PLV i retolació
El temporitzador i el pedal governen el cicle complet, de manera que l'operari es concentra a carregar i descarregar peces mentre la màquina repeteix els mateixos temps d'escalfament i refredament. La memòria de la sèrie i evita reconfigurar la màquina a cada comanda, i la subjecció per buit garanteix plecs uniformes fins i tot en grans longituds. És la dobladora indicada per a empreses que produeixen grans sèries de suports de metacrilat fi.
Shannon Machines amb el suport tècnic de BERMAQ
L'AFF-D 135-i està fabricada per Shannon Machines. BERMAQ la distribueix oficialment i acompanya cada client en la tria del model, la posada en marxa i la formació dels operaris. El departament de postvenda de BERMAQ, amb una xarxa de tècnics especialitzats que actua localment i globalment, ofereix servei tècnic i la possibilitat de contractar un manteniment preventiu per allargar la vida útil de la màquina.
