DobladoresHRM 130
Descripció
Dobladora de línia única amb calefacció doble cara per a corbes precises en materials de 0,5 a 10 mm

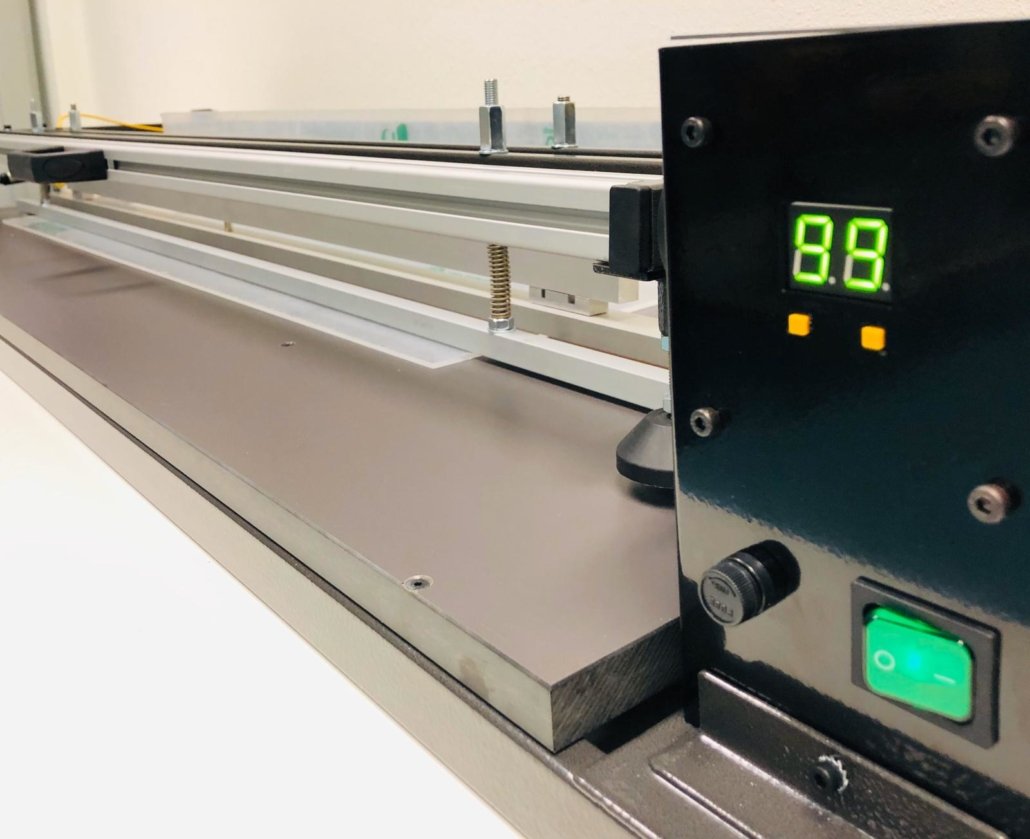

La Shannon HRM 130 és una dobladora de laminat de plàstic especialitzada en el doblegat de línia única amb calefacció simultània per la cara inferior i superior. Amb 1.300 mm de longitud útil de treball, és la solució professional per a empreses que necessiten obtenir una sola corba precisa i neta en termoplàstics d'espessors que van de 0,5 mm fins a 10 mm: un rang que cobreix des de làmines molt primes fins a materials de construcció i revestiment de paret considerables.
La combinació de calefacció inferior i superior en una màquina de línia única té un avantatge decisiu per als espessors mitjans i alts: la calor arriba simultàniament per ambdues cares, reduint la tensió interna del material i permetent un doblegat molt recte i precís fins i tot en materials que amb calefacció unilateral tendeixen a quedar corbats o tensats. Per a materials especialment prims, de 0,5 a 2 mm, el perfil de calentament per contacte del costat superior fa possible un plegat molt vertical i net que els sistemes convencionals no poden reproduir.
Les màquines de la sèrie HRM estan dissenyades per ser fàcilment transportables in situ, cosa que les fa especialment adequades per a treballs de revestiment de parets en PVC o PC i per a la fabricació i instal·lació de cantoneres d'escales en obra. La combinació de lleugeresa (45 kg), dimensions contingudes (1.600 × 460 × 300 mm) i capacitat de treballar en espessors amplis fa de la HRM 130 un equip versàtil per a tallers i per a treballs en ubicació.
Caracteristiques tècniques HRM 130
Taula
Manual
Línia única
Inferior i superior
1 línia
❌
1 línia inferior / 1 línia superior
1.300 mm
0,5 - 10 mm
230 V
1 kW
1.600 x 460 x 300 mm
45 Kg
1 línia
-
Aplicacions de la dobladora HRM 130
La HRM 130 cobreix un nínxol específic dins de la gama Shannon: el doblegat de línia única amb calefacció doble cara en formats de fins a 1.300 mm, amb una versatilitat d'espessors que no té equivalent en cap altre model de la gama.
Revestiments de paret i cantoneres en obra i taller
El disseny transportable de la HRM 130 la converteix en l'eina de referència per a treballs que es realitzen parcialment o totalment fora del taller:
Revestiments de parets en PVC i PC: la calefacció doble cara permet doblar làmines de revestiment directament en obra, adaptant-se a les dimensions reals de l'espai
Cantoneres d'escales: la precisió del doblegat de línia única garanteix angles consistents en produccions en sèrie, tant en taller com en instal·lació
Perfils i proteccions en PVC per a obra: formats d'1.300 mm processats amb un sol pas i sense necessitat de fixació addicional
Senyalització i displays de mida mitjana
Senyals i cartelleria en acrílic, PVC i policarbonat: la línia única permet obtenir el doblegat exacte que defineix la geometria del suport sense sobreescalfar la resta de la peça
Displays de taulell i elements expositius amb corba única: espessors de fins a 10 mm processats amb la qualitat de la calefacció doble cara
Peces per a PLV amb corba estructural: PMMA i PC en un rang d'espessors que cap altra dobladora de línia única de la gama pot cobrir
Mobiliari, interiorisme i prototips de mida mitjana
Mobles i elements decoratius en acrílic amb corba única: la HRM 130 permet treballar en formats de fins a 1.300 mm amb un acabat òptic de primer nivell
Prototips i models industrials de mida mitjana: la combinació de calefacció doble cara i espessors de fins a 10 mm permet validar peces que requereixen precisió angular
Components plàstics per a aplicacions industrials amb corba única: PVC, PC, PS i PET en produccions de sèrie curta o llarga
Funcionament de la dobladora HRM 130
Calefacció inferior i superior simultània per a un doblegat vertical i sense tensions
La característica central de la HRM 130 és la seva capacitat de calentar el material per ambdues cares al mateix temps, una funció que en el context de la línia única té dos efectes concrets i mesurables: primer, elimina les tensions internes que generen els doblegats parcials o unilaterals, obtenint una corba perfectament vertical en tots els espessors; segon, redueix el temps de cicle perquè el material arriba a la temperatura de treball de manera equitativa sense necessitat d'invertir la peça ni fer passades addicionals.
Perfil de calentament per contacte per a làmines primes de 0,5 a 2 mm
Per a materials molt prims, el perfil de calentament per contacte del costat superior és el sistema que garanteix els millors resultats. El contacte directe entre el perfil calefactor i el material transfereix la calor de forma precisa i localitzada, evitant la difusió de calor als laterals de la línia de doblegat que podria deformar làmines tan fines. Aquesta opció fa de la HRM 130 l'única dobladora de la gama Shannon capaç de processar amb alta qualitat materials d'espessors inferiors a 1 mm.
Màquina transportable per a treballs en obra i en ubicació
Amb 45 kg de pes i un format de taula de 1.600 × 460 × 300 mm, la HRM 130 es pot traslladar fàcilment a l'espai on es realitza el treball. Per a instal·ladors i empreses que treballen amb revestiments o cantoneres en obra, aquesta capacitat elimina la necessitat de portar les peces tallades al taller per doblar-les i tornar-les a l'obra: el doblegat es fa directament in situ, amb les dimensions reals de l'espai davant.
Tecnologia de la dobladora HRM 130
Construcció de línia única de 1 línia inferior i 1 línia superior
La HRM 130 es construeix amb una línia calefactora inferior i una de superior, configuració que diferencia radicalment la seva tecnologia de totes les dobladoras HRT de la gama. Mentre que les HRT acumulen línies inferiors per fer múltiples doblegats en una sola peça, la HRM 130 concentra tota la potència disponible (1 kW a 230 V) en una sola línia calfada per ambdues cares, obtenint la màxima precisió en la corba única. La construcció no és modular extensible, la qual cosa indica que la màquina està optimitzada per a la seva funció específica i no per a configuracions alternatives.
Rang d'espessors de 0,5 a 10 mm: el més ampli en línia única de la gama
Cap altra dobladora de línia única de la gama Shannon cobreix un rang d'espessors tan ampli com la HRM 130. Des de 0,5 mm (làmines de PVC per a revestiment) fins a 10 mm (plaques de PC o acrílic per a elements estructurals), la màquina adapta la seva resposta tèrmica a cada material gràcies al control ajustable de temperatura i a la combinació de calefacció per irradiació (inferior) i per contacte (superior).
Materials compatibles amb la HRM 130
La HRM 130 és especialment eficaç amb materials que es processen en línia única i que es beneficien de la calefacció doble cara per obtenir corbes rectes i sense tensions:
PVC: el material estrella de la màquina per a revestiments de paret i cantoneres; la calefacció doble cara garanteix corbes perfectament verticals en làmines d'ampli rang d'espessor
Policarbonat (PC): termoplàstic tècnic d'alta resistència; la calefacció simultània és clau per evitar les tensions que el PC acumula amb calefacció unilateral
Acrílic / PMMA: el sistema de doble cara produeix corbes netes i transparents sense marca de calor en el material adjacent a la línia de doblegat
Poliestirè (PS): material per a aplicacions comercials i de display; el control precís de temperatura és especialment important per a espessors prims
PET: material d'alta transparència per a displays i envasos; la calefacció per contacte per a làmines de 0,5 a 2 mm permet treballar amb PET prim de forma consistent
PP i PETG: materials tècnics per a components industrials; el rang d'espessors de la HRM 130 cobreix les seves aplicacions habituals en línia única
Taula comparativa
Demana pressupost
La HRM 130 és una màquina especialitzada que ofereix el millor rendiment quan s'utilitza per a la funció per a la qual ha estat dissenyada: el doblegat de línia única amb calefacció doble cara en formats d'1.300 mm.
Treballs de revestiment en PVC o PC que es realitzen parcialment o totalment en obra o en ubicació: la transportabilitat és el factor decisiu
Producció de cantoneres, perfils i elements de línia única en espessors de 0,5 a 10 mm: cap altra dobladora de línia única de la gama cobreix aquest rang
Materials molt prims (0,5 a 2 mm) on la calefacció per contacte del perfil superior garanteix un plegat vertical que els sistemes per irradiació no poden reproduir
Si el treball requereix múltiples línies de doblegat en una sola peça: les sèries HRT i HRK permeten fins a 4 línies inferiors en una sola operació
Si es necessita modularitat i escalabilitat en la configuració: les sèries HRT ofereixen ampliació progressiva de 1 a 4 línies
Si els espessors superen regularment els 10 mm: la HRK 125-I amb calefacció doble cara cobreix espessors superiors en formats de fins a 1.250 mm
En el catàleg de dobladoras de termoplàstics, la Shannon HRM 130 ocupa una posició singular que no cobreix cap altre model de la gama: és la dobladora de línia única amb calefacció doble cara i el rang d'espessors més ampli, de 0,5 a 10 mm. Aquesta combinació la fa especialment valuosa per a dos tipus d'usuaris molt concrets: els professionals que necessiten doblar làmines molt primes amb un resultat perfectament vertical, i els instal·ladors i empreses que treballen en obra i necessiten una màquina que pugui anar amb ells a la ubicació del treball.
En una dobladora de línia única, tot el resultat es concentra en una sola corba. Si aquesta corba no és perfectament vertical o si el material queda tens, la peça és defectuosa i no hi ha possibilitat de corregir-la sense repetir el treball. La calefacció doble cara de la HRM 130 elimina els dos principals riscos de la línia única amb calefacció convencional:
La tensió asimètrica: quan una sola cara s'escalfa, el material tendeix a doblegar-se lleugerament cap a la cara freda. La calefacció simultània per ambdues cares equilibra la distribució tèrmica i produeix una corba perfectament centrada
La deformació dels materials prims: en làmines de 0,5 a 2 mm, la calefacció per irradiació convencional pot escalfar una àrea més àmplia del necessari i deformar el material al voltant de la línia de doblegat. El perfil de calentament per contacte del costat superior localitza la calor exactament on cal
Tant la HRM 130 com la HRK 125-I ofereixen calefacció inferior i superior, però responen a necessitats molt diferents:
HRM 130: línia única, fins a 1.300 mm, rang d'espessors de 0,5 a 10 mm, transportable, orientada a revestiments, cantoneres i materials prims. No modular
HRK 125-I: múltiples línies (fins a 4 inferiors i 4 superiors), fins a 1.250 mm, espessors d'1 a 6 mm (màx. 20 mm), pantalla digital i memòria de paràmetres, orientada a produccions en sèrie de peces complexes. Modular extensible
La HRM 130 és la millor opció quan el treball és una línia única i l'espessor del material o la necessitat de transportar la màquina marca la decisió. La HRK 125-I és la millor opció quan es necessita flexibilitat de configuració i producció de peces amb múltiples doblegats.
La Shannon HRM 130 es distribueix a través de BERMAQ, especialistes en maquinària per a la transformació del plàstic i materials lleugers. BERMAQ ofereix assessorament tècnic per identificar quin model de la gama s'adapta millor a cada necessitat e
