Descripción
Dobladora automática de doble pliegue hasta 5 mm
La ABM-D 135-i es una dobladora de termoplásticos completamente automática de Shannon Machines para placas de 0,5 a 5 mm de espesor y hasta 1.350 mm de longitud. Dos líneas de plegado con calentamiento superior e inferior permiten realizar dos pliegues hacia arriba en un solo ciclo, con el ángulo fijado mediante transportadores.
La serie i incorpora una pantalla táctil con función de memoria para guardar ajustes, parámetros y productos, de modo que cambiar de referencia es rápido y el resultado se repite con consistencia. Se pueden doblar varias láminas o una sola de hasta 135 cm a la vez.
Una solución para fabricantes de displays, PLV y señalización que quieren automatizar piezas de formato medio. BERMAQ la distribuye y ofrece su servicio técnico.
Caracteristicas técnicas ABM-D 135-i
Suelo
Automática
Varias líneas
Inferior y superior
2
❌
2 líneas inferiores / 2 líneas superiores
1.350 mm
0,5 - 5 mm
230 V
2.600 W
2.090 x 1.320 x 1.900 mm
350 Kg
2 líneas
140 - 620 mm
Aplicaciones de la dobladora ABM-D 135-i
Piezas en U y doble pliegue de formato medio, en serie
Con 1.350 mm de longitud de trabajo, una distancia entre pliegues de 140 a 620 mm y ángulos de 0 a 180º, la ABM-D 135-i está pensada para piezas de formato medio que se repiten en grandes cantidades:
Displays y PLV: expositores de catálogos, portafolletos, portatarjetas y portacarteles con dos pliegues realizados en un solo ciclo.
Señalización y rotulación: rótulos, soportes y elementos de comunicación visual en metacrilato de hasta 5 mm.
Interiorismo y mobiliario: vitrinas, piezas decorativas y componentes en acrílico de tamaño medio con acabado uniforme.
Series multiplaca: doblado simultáneo de varias láminas pequeñas a lo largo de la línea de 135 cm para multiplicar la producción.
Funcionamiento de la dobladora ABM-D 135-i

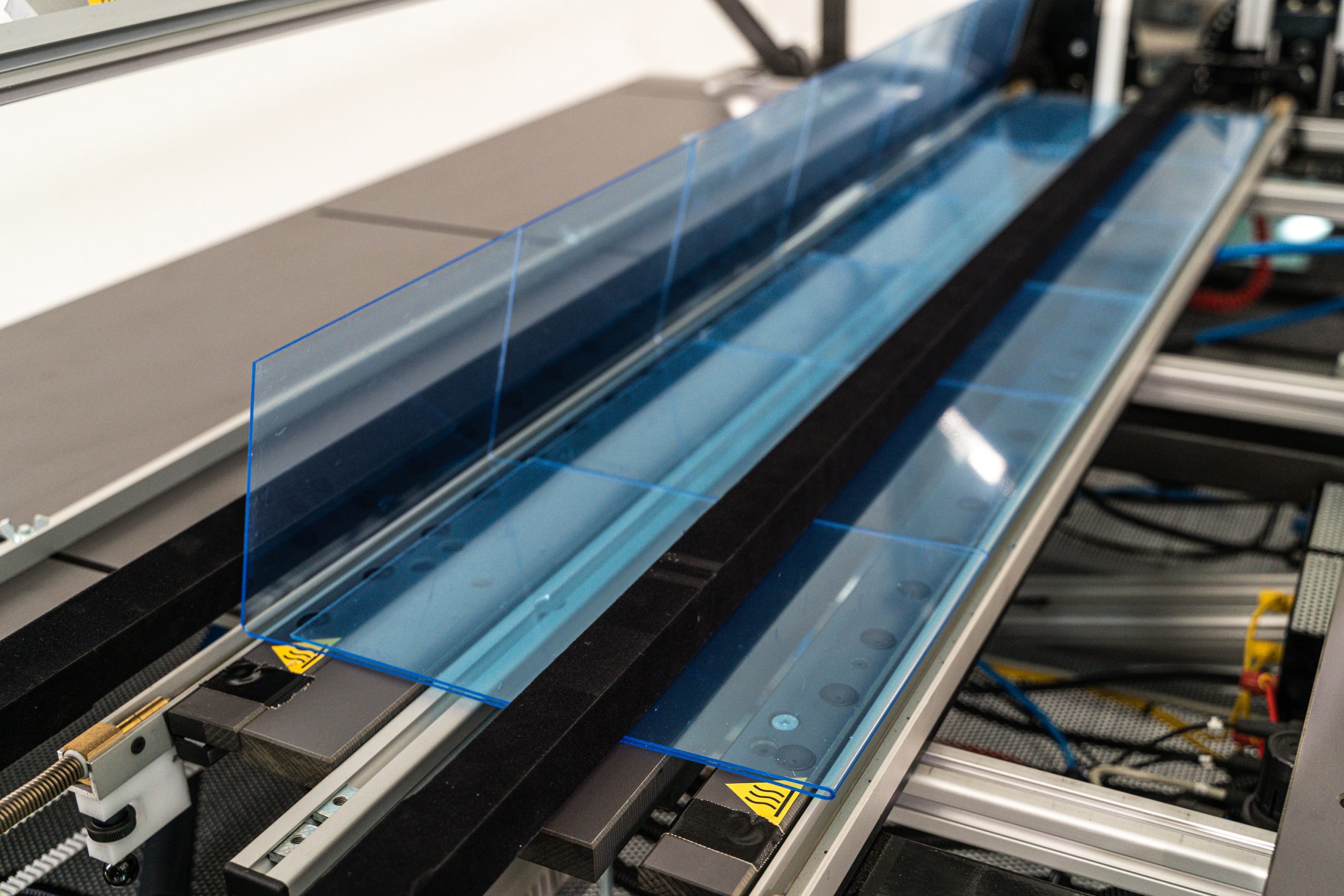

Dos líneas de plegado automáticas en cada ciclo

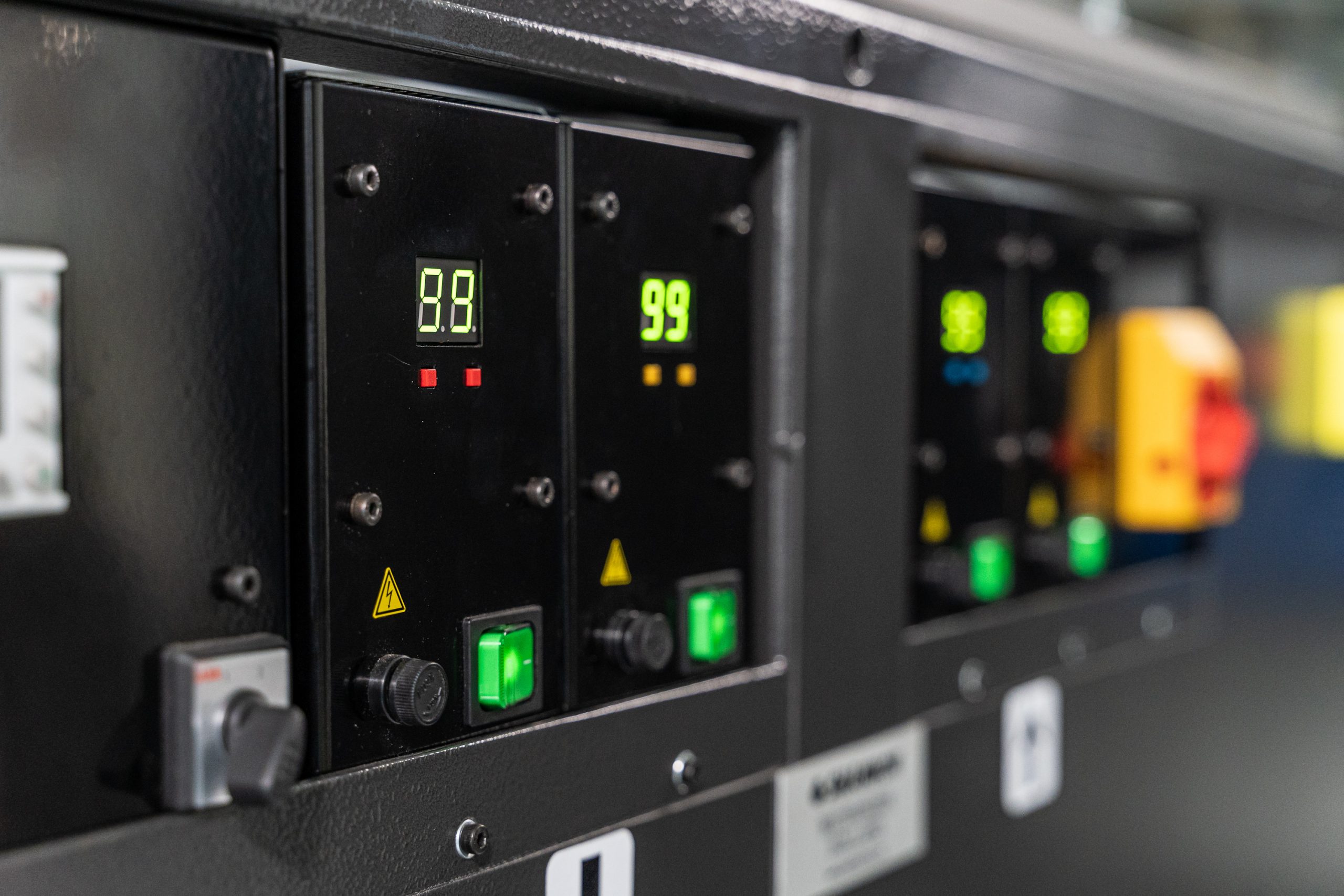

La ABM-D 135-i tiene 2 perfiles calefactores inferiores y 2 superiores, gobernados por 4 unidades de control de temperatura. Esto permite realizar dos pliegues hacia arriba a la vez. Cada línea de plegado dispone de dos transportadores para establecer el ángulo correcto, de 0 a 180º, y el doblado se realiza de forma automática, sin que el operario tenga que manipular la placa caliente.

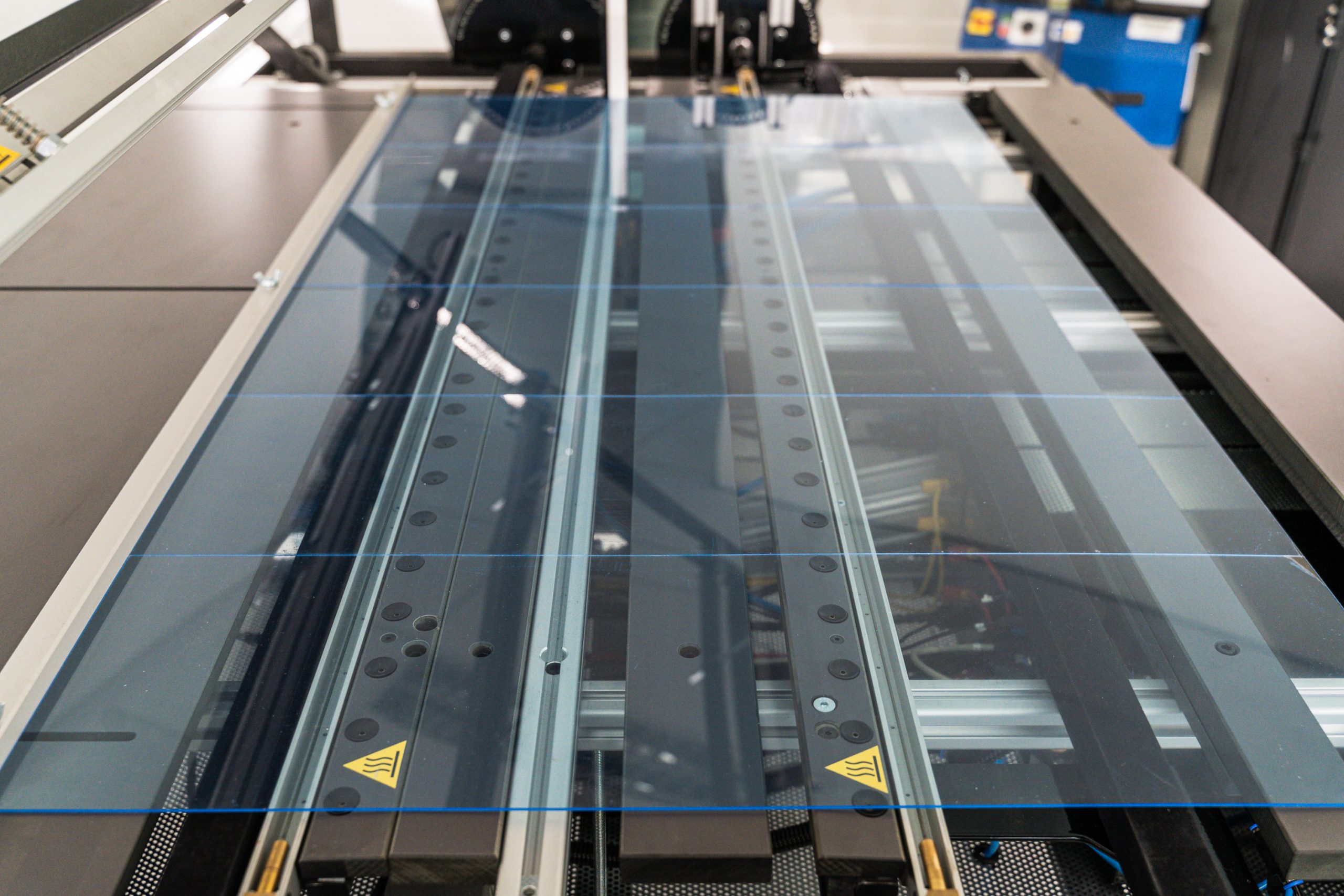

Vacío y barras de presión para pliegues rectos en lámina fina
Cada línea incorpora un sistema de vacío y barras de presión que mantienen el material plano y en la posición correcta durante el calentamiento y el pliegue. En espesores de 0,5 a 5 mm, esta sujeción es clave para evitar deformaciones y obtener un pliegue recto en toda la longitud.
Pantalla táctil con memoria de productos
La pantalla táctil de la serie i guarda ajustes, parámetros y configuraciones de cada producto. Recuperar una referencia es inmediato, lo que reduce los tiempos de preparación y hace que el resultado sea muy consistente entre lotes, incluso con operarios distintos.
Diseño de la dobladora ABM-D 135-i
Línea frontal desplazable para ajustar la distancia entre pliegues
Toda la línea de plegado frontal, con el perfil de calentamiento, el sistema de plegado y el vacío, se desplaza fácilmente para fijar la distancia entre las dos líneas, de 140 a 620 mm. Cuando una pieza no necesita las dos líneas, una de ellas puede desconectarse.
Bastidor móvil con frenos y altura de trabajo ergonómica
La máquina se suministra con un bastidor inferior móvil con frenos que sitúa la zona de trabajo a una altura ideal para el operario. Con 2.090 x 1.320 x 1.900 mm y 350 kg, funciona a 230 V con un consumo de 2.600 W, fácil de integrar en cualquier taller.
Amplía las prestaciones de la ABM-D 135-i
Espadas, barras y kits para cada espesor de lámina
Espada de calentamiento directo: perfil de latón con recubrimiento de teflón, con tiras de contacto de 2 a 10 mm, ideal para planchas finas o PVC espumado.
Espadas en varias longitudes: disponibles para longitudes de trabajo de 500, 650 y 1.350 mm, y fáciles de reemplazar.
Barras de presión adicionales: para sujetar la placa a ambos lados de la línea de calentamiento y garantizar un pliegue recto.
Kit de ajuste de longitud de trabajo: crea zonas calientes o frías sin cubrir el hilo calefactor.
Tabla comparativa
Pide presupuesto
Materiales compatibles con la dobladora ABM-D 135-i
Láminas termoplásticas de 0,5 a 5 mm
Metacrilato (PMMA): expositores y portafolletos con dos pliegues limpios e idénticos en cada ciclo.
Policarbonato (PC): piezas de protección y soportes en lámina fina con calentamiento por ambas caras.
Poliestireno (PS): elementos de PLV y soportes publicitarios de producción recurrente.
PVC y PVC espumado: señalización ligera; con la espada de calentamiento directo, pliegues limpios en plancha fina.
ABM-D 135-i o AFF-D 135-i: qué espesor trabajas
Ambas son dobladoras automáticas de Shannon con 1.350 mm de longitud y dos pliegues por ciclo. La AFF-D 135-i está pensada para láminas muy finas, de 0,2 a 1,5 mm, con una distancia entre pliegues de 50 a 460 mm.
La ABM-D 135-i sube hasta 5 mm de espesor, amplía la distancia entre pliegues hasta 620 mm y añade vacío y barras de presión en cada línea, con una potencia de 2.600 W. Es el modelo indicado cuando las piezas piden más rigidez.
Automatización al alcance de talleres de formato medio
La ABM-D 135-i es ideal para fabricantes de PLV, displays y señalización que producen piezas de hasta 135 cm en series repetitivas y quieren sustituir el doblado manual por un proceso automático, programable y fácil de operar.
Shannon Machines y el servicio posventa BERMAQ para la ABM-D 135-i
La ABM-D 135-i está fabricada por Shannon Machines y BERMAQ es su distribuidor oficial. BERMAQ asesora en la elección de accesorios, acompaña la puesta en marcha y forma a los operarios en la programación de la pantalla táctil. Su red de técnicos especializados y el servicio de mantenimiento preventivo aseguran la disponibilidad de la máquina.
