Descripción

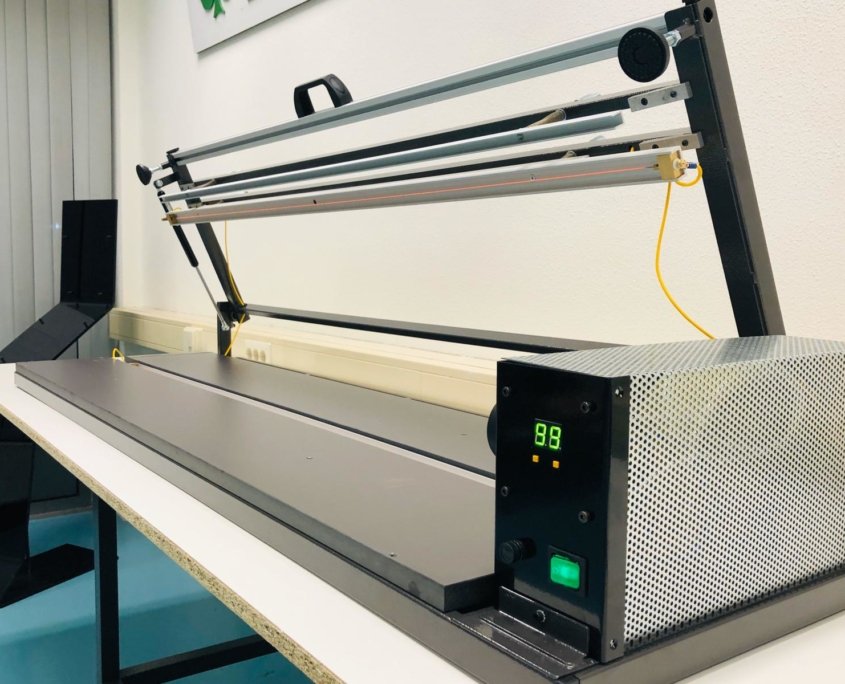

Dobladora con 1 línea de calentamiento de doble cara
La Shannon HRM 130 es una dobladora de laminados plásticos especializada en el doblado en línea única, con calentamiento simultáneo por las caras inferior y superior. Con una longitud útil de trabajo de 1.300 mm, es una solución profesional para empresas que necesitan obtener una única curva precisa y limpia en termoplásticos de espesores comprendidos entre 0,5 y 10 mm. Este rango permite trabajar tanto con láminas muy finas como con materiales de construcción y revestimiento de paredes de espesor considerable.
La combinación de calentamiento inferior y superior en una máquina de línea única ofrece una ventaja decisiva en espesores medios y altos: el calor llega simultáneamente por ambas caras, lo que reduce las tensiones internas del material y permite conseguir un doblado muy recto y preciso, incluso en materiales que, con un calentamiento unilateral, tienden a curvarse o a quedar sometidos a tensiones. En materiales especialmente finos, de entre 0,5 y 2 mm, el sistema de calentamiento por contacto de la cara superior permite conseguir un plegado muy vertical y limpio que los sistemas convencionales no pueden reproducir.
Las máquinas de la serie HRM están diseñadas para ser fácilmente transportables y utilizables in situ, lo que las hace especialmente adecuadas para trabajos de revestimiento de paredes con PVC o PC, así como para la fabricación e instalación de cantoneras de escaleras directamente en obra. La combinación de ligereza (45 kg), dimensiones compactas (1.600 × 460 × 300 mm) y capacidad para trabajar con un amplio rango de espesores convierte a la HRM 130 en un equipo versátil, tanto para talleres como para trabajos en obra.
Caracteristicas técnicas HRM 130
Mesa
Manual
Línea única
Inferior y superior
1 línea
❌
1 línea inferior / 1 línea superior
1.300 mm
0,5 - 10 mm
230 V
1 kW
1.600 x 460 x 300 mm
45 Kg
1 línea
-
Aplicaciones de la dobladora HRM 130
La HRM 130 cubre un nicho específico dentro de la gama Shannon: el doblado en línea única con calentamiento por ambas caras en formatos de hasta 1.300 mm, con una versatilidad de espesores que no tiene equivalente en ningún otro modelo de la gama.
Revestimientos de paredes y cantoneras en obra y taller
El diseño transportable de la HRM 130 la convierte en una herramienta de referencia para trabajos que se realizan parcial o totalmente fuera del taller:
Revestimientos de paredes en PVC y PC: el calentamiento por ambas caras permite doblar las láminas de revestimiento directamente en obra, adaptándolas a las dimensiones reales del espacio.
Cantoneras de escaleras: la precisión del doblado en línea única garantiza ángulos uniformes en producciones en serie, tanto en taller como durante la instalación.
Perfiles y protecciones de PVC para obra: formatos de hasta 1.300 mm procesados en un solo paso y sin necesidad de fijación adicional.
Señalización y displays de tamaño medio
Señales y cartelería en acrílico, PVC y policarbonato: la línea única permite obtener el doblado exacto que define la geometría del soporte, sin sobrecalentar el resto de la pieza.
Displays de sobremesa y elementos expositivos con una única curva: espesores de hasta 10 mm procesados con la calidad que proporciona el calentamiento por ambas caras.
Piezas para PLV con curva estructural: PMMA y PC en un rango de espesores que ninguna otra dobladora de línea única de la gama puede cubrir.
Mobiliario, interiorismo y prototipos de tamaño medio
Muebles y elementos decorativos de acrílico con una única curva: la HRM 130 permite trabajar con formatos de hasta 1.300 mm y obtener un acabado óptico de primer nivel.
Prototipos y modelos industriales de tamaño medio: la combinación de calentamiento por ambas caras y espesores de hasta 10 mm permite validar piezas que requieren una elevada precisión angular.
Componentes plásticos para aplicaciones industriales con una única curva: PVC, PC, PS y PET en producciones tanto de series cortas como largas.
Funcionamiento de la dobladora HRM 130
Calentamiento inferior y superior simultáneo para un doblado vertical y sin tensiones
La característica principal de la HRM 130 es su capacidad para calentar el material por ambas caras al mismo tiempo. En el contexto del doblado en línea única, esta función ofrece dos ventajas concretas y medibles: en primer lugar, elimina las tensiones internas que pueden generar los doblados parciales o unilaterales, permitiendo obtener una curva perfectamente vertical en todos los espesores; en segundo lugar, reduce el tiempo de ciclo, ya que el material alcanza la temperatura de trabajo de manera uniforme, sin necesidad de invertir la pieza ni realizar pasadas adicionales.
Perfil de calentamiento por contacto para láminas finas de 0,5 a 2 mm
Para materiales muy finos, el perfil de calentamiento por contacto de la cara superior es el sistema que garantiza los mejores resultados. El contacto directo entre el perfil calefactor y el material permite transferir el calor de forma precisa y localizada, evitando que se propague hacia los laterales de la línea de doblado, lo que podría deformar láminas de tan poco espesor. Esta configuración convierte a la HRM 130 en la única dobladora de la gama Shannon capaz de procesar con alta calidad materiales de espesores inferiores a 1 mm.
Máquina transportable para trabajos en obra y a pie de instalación
Con un peso de 45 kg y unas dimensiones de 1.600 × 460 × 300 mm, la HRM 130 puede trasladarse fácilmente al lugar donde se realiza el trabajo. Para instaladores y empresas que trabajan con revestimientos o cantoneras en obra, esta capacidad elimina la necesidad de transportar las piezas cortadas al taller para doblarlas y devolverlas posteriormente a la obra: el doblado puede realizarse directamente in situ, teniendo delante las dimensiones reales del espacio.
Tecnología de la dobladora HRM 130
Construcción de línea única con 1 línea inferior y 1 línea superior
La HRM 130 está construida con una línea de calefacción inferior y otra superior, una configuración que diferencia claramente su tecnología de la de todas las dobladoras HRT de la gama. Mientras que las HRT incorporan varias líneas inferiores para realizar múltiples doblados en una sola pieza, la HRM 130 concentra toda la potencia disponible (1 kW a 230 V) en una única línea calefactada por ambas caras, para obtener la máxima precisión en un solo doblado. Su construcción no es modular ni ampliable, lo que indica que la máquina está optimizada para una función específica y no para configuraciones alternativas.
Rango de espesores de 0,5 a 10 mm: el más amplio en una línea única de la gama
Ninguna otra dobladora de línea única de la gama Shannon cubre un rango de espesores tan amplio como la HRM 130. Desde 0,5 mm (láminas de PVC para revestimientos) hasta 10 mm (placas de PC o acrílico para elementos estructurales), la máquina adapta su respuesta térmica a cada material gracias al control regulable de la temperatura y a la combinación de calefacción por irradiación (inferior) y por contacto (superior).
Materiales compatibles con la HRM 130
La HRM 130 es especialmente eficaz con materiales que se procesan en una única línea y que se benefician de la calefacción por ambas caras para obtener doblados rectos y sin tensiones:
PVC: el material principal de la máquina para revestimientos de pared y esquineras; la calefacción por ambas caras garantiza doblados perfectamente verticales en láminas de un amplio rango de espesores.
Policarbonato (PC): termoplástico técnico de alta resistencia; la calefacción simultánea es clave para evitar las tensiones que el PC puede acumular con una calefacción unilateral.
Acrílico / PMMA: el sistema de calefacción por ambas caras produce doblados limpios y transparentes, sin marcas de calor en el material adyacente a la línea de doblado.
Poliestireno (PS): material utilizado en aplicaciones comerciales y de display; el control preciso de la temperatura es especialmente importante en espesores finos.
PET: material de alta transparencia para displays y envases; la calefacción por contacto para láminas de 0,5 a 2 mm permite trabajar con PET fino de forma consistente.
PP y PETG: materiales técnicos para componentes industriales; el rango de espesores de la HRM 130 cubre sus aplicaciones habituales en configuraciones de línea única.
Tabla comparativa
Pide presupuesto
La HRM 130 para tu tipo de producción
La HRM 130 es una máquina especializada que ofrece el máximo rendimiento cuando se utiliza para la función para la que ha sido diseñada: el doblado en línea única con calefacción a doble cara en formatos de hasta 1.300 mm.
Cuándo la HRM 130 es la mejor opción
Trabajos de revestimiento en PVC o PC que se realizan parcial o totalmente en obra o directamente en el lugar de instalación: la facilidad de transporte es un factor decisivo.
Fabricación de cantoneras, perfiles y elementos de línea única en espesores de 0,5 a 10 mm: ningún otro modelo de dobladora de línea única de la gama cubre este rango.
Materiales muy finos (de 0,5 a 2 mm) en los que la calefacción por contacto del perfil superior garantiza un doblado vertical que los sistemas por irradiación no pueden reproducir con la misma precisión.
Cuándo considerar otros modelos de la gama
Si el trabajo requiere varias líneas de doblado en una misma pieza: las series HRT y HRK permiten trabajar con hasta cuatro líneas inferiores en una sola operación.
Si se necesita modularidad y posibilidad de ampliar la configuración: las series HRT permiten una ampliación progresiva de una a cuatro líneas.
Si los espesores superan habitualmente los 10 mm: la HRK 125-I, con calefacción a doble cara, permite trabajar con espesores superiores en formatos de hasta 1.250 mm.
La HRM 130, la dobladora de línea única para espesores extremos y trabajos en obra
Dentro de la gama de dobladoras de termoplásticos, la Shannon HRM 130 ocupa una posición única que ningún otro modelo de la gama ofrece: es una dobladora de línea única con calefacción a doble cara y con el rango de espesores más amplio, de 0,5 a 10 mm.
Esta combinación la convierte en una solución especialmente interesante para dos perfiles de usuario muy concretos: profesionales que necesitan doblar láminas muy finas con un resultado perfectamente vertical, e instaladores y empresas que trabajan en obra y necesitan una máquina que puedan transportar fácilmente hasta el lugar de trabajo.
Por qué la calefacción a doble cara es clave en el doblado de línea única
En una dobladora de línea única, todo el resultado se concentra en una sola curva. Si esta no es perfectamente vertical o si el material queda sometido a tensiones, la pieza puede resultar defectuosa y no hay posibilidad de corregirla sin repetir el trabajo.
La calefacción a doble cara de la HRM 130 reduce los dos principales riesgos asociados a los sistemas convencionales de calefacción en línea única:
Tensión asimétrica: cuando solo se calienta una cara, el material tiende a doblarse ligeramente hacia la cara fría. La calefacción simultánea por ambas caras equilibra la distribución térmica y favorece un doblado perfectamente centrado.
Deformación de materiales finos: en láminas de 0,5 a 2 mm, la calefacción convencional por irradiación puede calentar una superficie mayor de la necesaria y deformar el material alrededor de la línea de doblado. El sistema de calefacción por contacto del perfil superior concentra el calor exactamente donde se necesita.
HRM 130 frente a HRK 125-I: dos enfoques diferentes de la calefacción a doble cara
Tanto la HRM 130 como la HRK 125-I incorporan calefacción inferior y superior, pero responden a necesidades muy diferentes:
HRM 130: línea única, hasta 1.300 mm, rango de espesores de 0,5 a 10 mm, transportable y orientada a revestimientos, cantoneras y materiales finos. No es modular.
HRK 125-I: múltiples líneas (hasta cuatro inferiores y cuatro superiores), hasta 1.250 mm, espesores de 1 a 6 mm (máx. 20 mm), pantalla digital y memoria de parámetros, orientada a la producción en serie de piezas complejas. Es modular y ampliable.
La HRM 130 es la mejor opción cuando el trabajo requiere una sola línea de doblado y el espesor del material o la necesidad de transportar la máquina son factores determinantes. La HRK 125-I es la mejor opción cuando se necesita mayor flexibilidad de configuración y capacidad para producir piezas con múltiples doblados.
Fabricación, distribución y soporte técnico
La Shannon HRM 130 se distribuye a través de BERMAQ, especialistas en maquinaria para la transformación de plásticos y materiales ligeros. BERMAQ ofrece asesoramiento técnico para identificar qué modelo de la gama se adapta mejor a cada necesidad.
