Descripció
Dobladora amb alimentació automàtica per a grans sèries
La HRT-D 300 és una dobladora de terra de Shannon Machines amb alimentació automàtica i cinta transportadora, pensada per doblegar metacrilat i altres termoplàstics en sèries llargues. Treballa plaques de fins a 3.000 mm de longitud i d'1 a 10 mm de gruix (màxim 12 mm) amb escalfament inferior.
La seva construcció parteix de la HRP 300, però sense coberta superior i amb fins a 4 línies calefactores i 4 vies de corrons de subjecció. El sistema de transport permet processar tant plaques grans com grans sèries de peces petites, amb una capacitat de fins a 2.000 peces per hora.
BERMAQ la distribueix i n'ofereix assessorament i servei tècnic.
Caracteristiques tècniques HRT-D 300
Sól
Automàtic o manual
Varies línies
Nomès inferior
1 - 4
✔️
1 a 4 línies inferiors / 1 a 4 línies superiors
3.000 mm
1 - 10 mm (Màx. 12 mm)
230 V
1 kW - 4 kW
3.390 x 1.300 x 1.060 mm
470 Kg
❌
20 - 1.000 mm
Aplicacions de la dobladora HRT-D 300
Producció en sèrie de PLV, displays i senyalització
La combinació d'alimentació automàtica, 3.000 mm de longitud de treball i una distància entre plecs de 20 a 1.000 mm fa de la HRT-D 300 una eina pensada per a lots grans de peces iguals:
Displays i PLV: expositors de catàlegs, portafullets, portatargetes i portacartells fabricats en sèries llargues i idèntiques.
Senyalització i retolació: senyals i elements de comunicació visual en metacrilat amb plecs repetibles d'una peça a l'altra.
Interiorisme i mobiliari: components i peces decoratives en acrílic per a projectes que demanen moltes unitats amb el mateix acabat.
Plaques grans i peces petites: la mateixa màquina treballa plaques de fins a 3 metres o sèries de peces petites alimentades de manera automàtica.
Components industrials i prototips: peces plàstiques per a aplicacions industrials i models de prova amb geometries senzilles.
Sistema d'alimentació i transport de la dobladora HRT-D 300

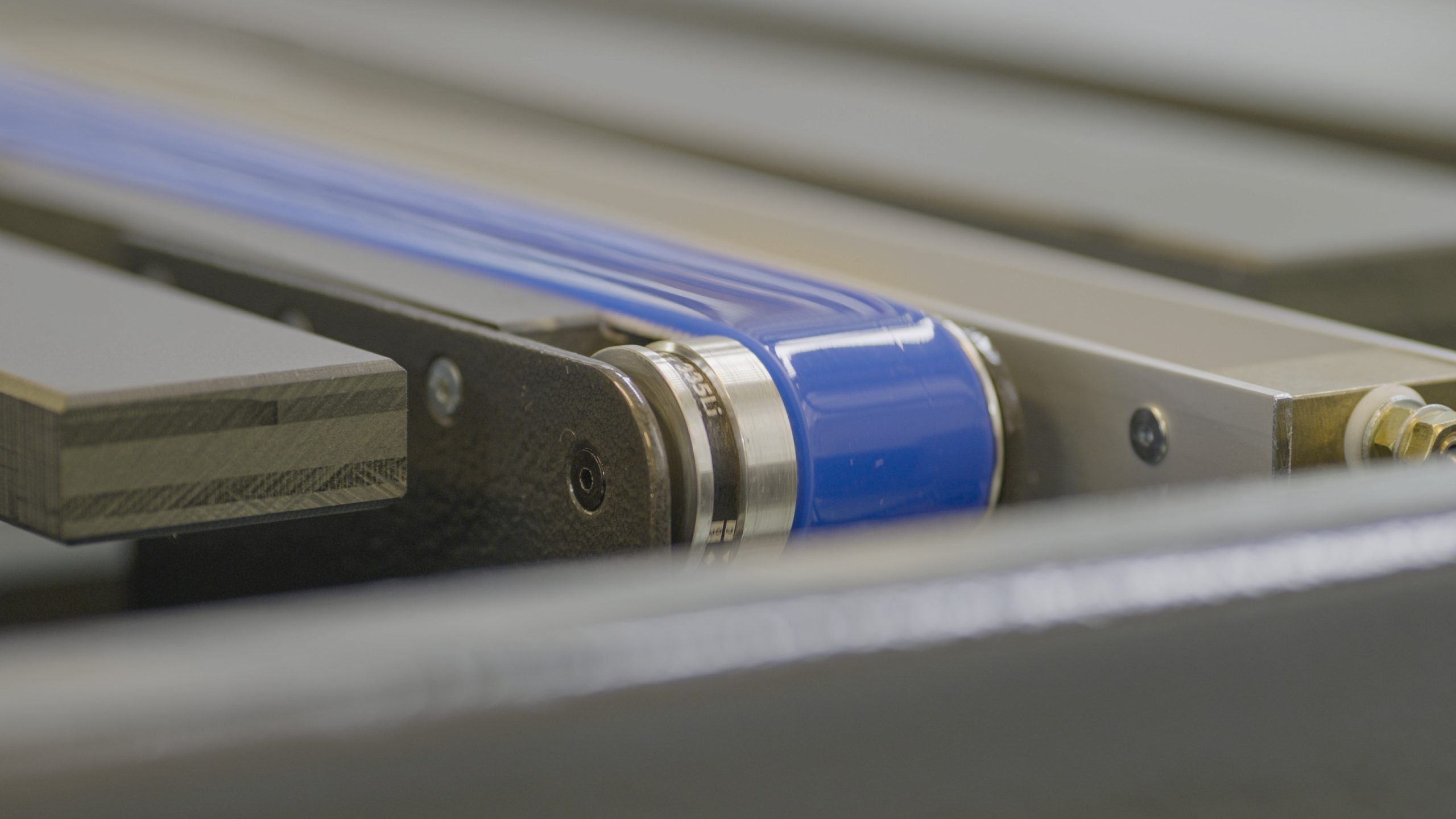

Cinta transportadora regulable per encadenar plaques sense aturades
La HRT-D 300 es subministra amb alimentació automàtica i una cinta transportadora ajustable integrada a la superfície de treball. Aquest sistema permet encadenar plaques de manera contínua i és la base de la seva productivitat en sèries llargues. Quan la feina ho demana, la màquina també es pot treballar en mode manual.
Quatre línies d'escalfament inferior amb regulació independent

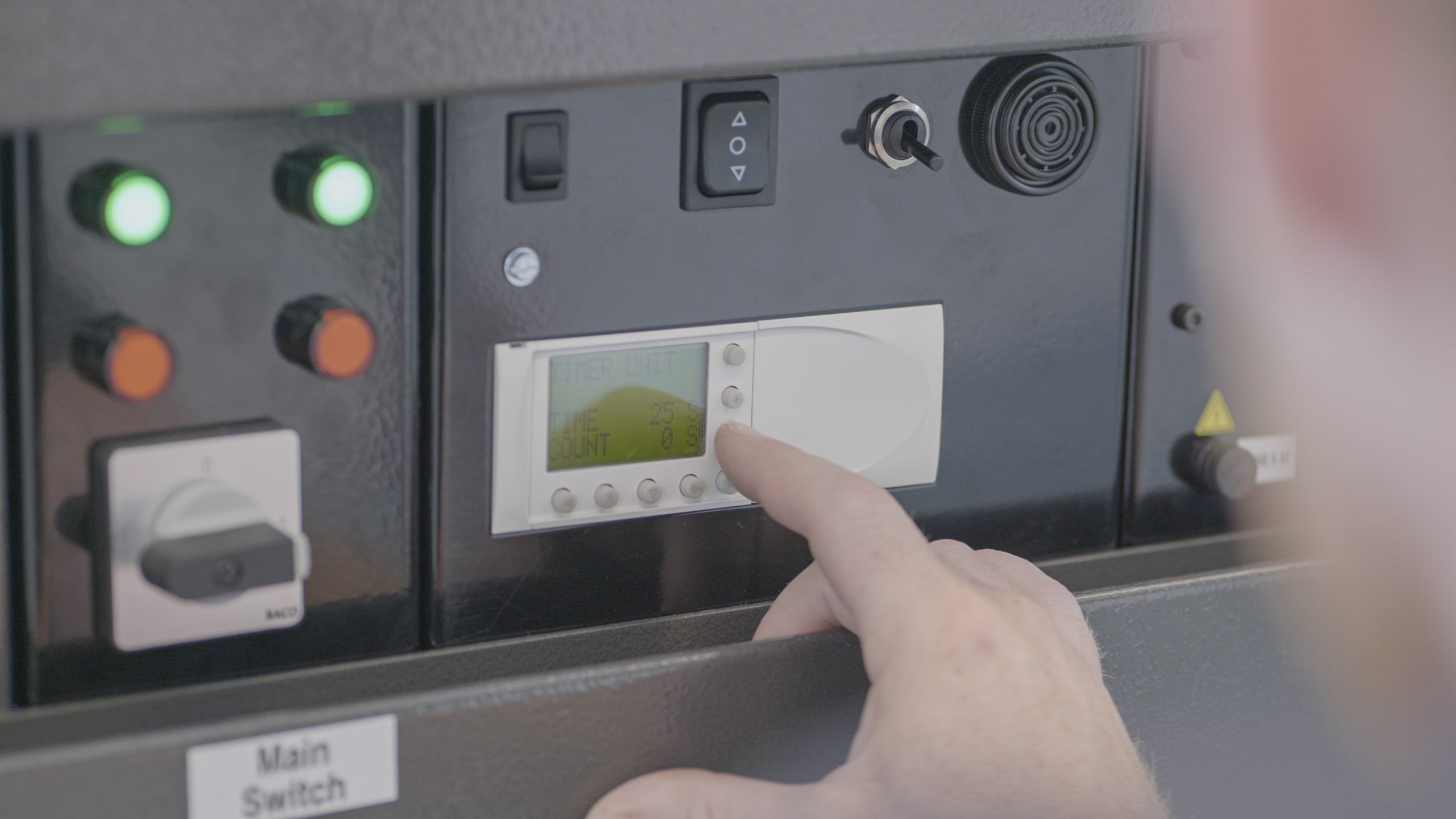

Admet fins a 4 perfils calefactors inferiors, cadascun amb el seu controlador de temperatura. Els perfils s'ajusten fàcilment i els fils calefactors són regulables en alçada, de manera que la temperatura de cada línia es pot fixar amb molta precisió des de la unitat de control segons el gruix i el tipus de material.
Corrons de subjecció que mantenen la placa plana

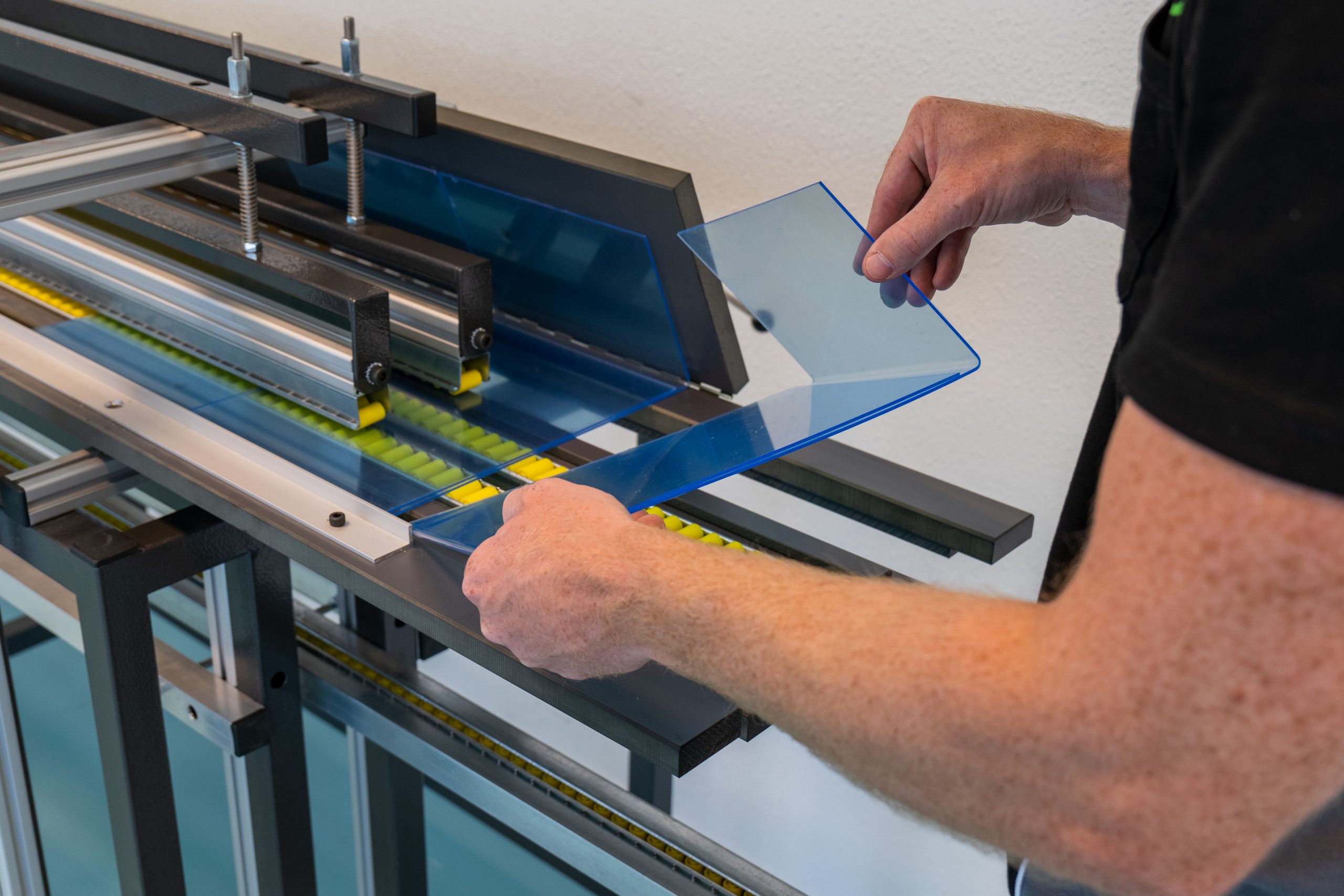

El marc superior extraïble incorpora guies de corrons, amb fins a 4 vies de subjecció, que mantenen les plaques al seu lloc mentre avancen i s'escalfen. Així s'evita l'efecte banana i cada peça de la sèrie surt amb el plec recte.
Disseny i estructura de la dobladora HRT-D 300
Bastidor obert de 470 kg, sense coberta superior
La HRT-D 300 comparteix la base constructiva de la HRP 300, però prescindeix de la coberta superior: amb 3.390 x 1.300 x 1.060 mm i 470 kg, ofereix un accés directe a tota la superfície de treball. Aquesta superfície, resistent a la calor, combina diversos panells ajustables i un doble topall paral·lel amb indicació en mil·límetres i polzades.
Alimentació a 230 V i creixement modular
Funciona a 230 V amb un consum d'1 a 4 kW segons el nombre de línies instal·lades. La construcció modular ve preparada internament per afegir més endavant perfils d'escalfament i unitats de control, de manera que la màquina creix al ritme de la producció.
Amplia les prestacions de la HRT-D 300
Accessoris per refredar i ajustar sèries llargues
D'1 a 4 línies d'escalfament: la màquina admet perfils i controladors addicionals per multiplicar els plecs per cicle.
Accessori de refredament VMD de 3 m: pensat per a dobladores amb cinta transportadora, adaptable a formes en T, L i U, mòbil i amb frens.
Kit d'ajust de longitud de treball: crea zones calentes o fredes sense cobrir el fil, en longituds de 65, 130, 220 o 300 cm.
Perfil d'una sola línia de contacte: per doblegar planxes fines o PVC escumat de 0,3 a 1,5 mm.
Taula comparativa
Demana pressupost
Materials compatibles amb la dobladora HRT-D 300
Plaques termoplàstiques d'1 a 12 mm en producció contínua
Metacrilat (PMMA): el material de referència per a expositors, portafullets i senyalètica fabricats en sèrie.
Policarbonat (PC): peces tècniques i de protecció dins del rang de gruix de la màquina.
Poliestirè (PS): suports publicitaris i elements de PLV de cost ajustat.
PVC: senyalització i components; amb el perfil d'una línia de contacte, també PVC escumat fi.
HRT-D 300 o HRP-D: escalfament inferior o per les dues cares
Totes dues dobladores comparteixen alimentació automàtica, cinta transportadora i 3.000 mm de longitud de treball. La diferència és l'escalfament: la HRT-D 300 escalfa només per la cara inferior, treballa a 230 V i pesa 470 kg, una solució eficient per a plaques de fins a 12 mm.
La HRP-D afegeix línies calefactores superiors, connexió a 400 V i fins a 8 reguladors per a gruixos de fins a 25 mm. Si la producció es concentra en metacrilat prim i mitjà, la HRT-D 300 ofereix la mateixa automatització amb una instal·lació més senzilla.
Una dobladora per a fabricants de sèries llargues
La HRT-D 300 està pensada per a fabricants de PLV, displays i senyalització que produeixen centenars o milers de peces iguals i volen reduir la manipulació manual sense renunciar a la regularitat del plec.
Distribució oficial Shannon i servei tècnic BERMAQ per a la HRT-D 300
La HRT-D 300 és fabricada per Shannon Machines i BERMAQ n'és el distribuïdor oficial. L'equip de BERMAQ assessora en la configuració de línies i accessoris, acompanya la posada en marxa i forma els operaris. El servei de postvenda compta amb una xarxa de tècnics especialitzats i ofereix manteniment preventiu per mantenir la màquina en plena producció.
