Descripció
Centre de mecanitzat encabinat de 5 eixos

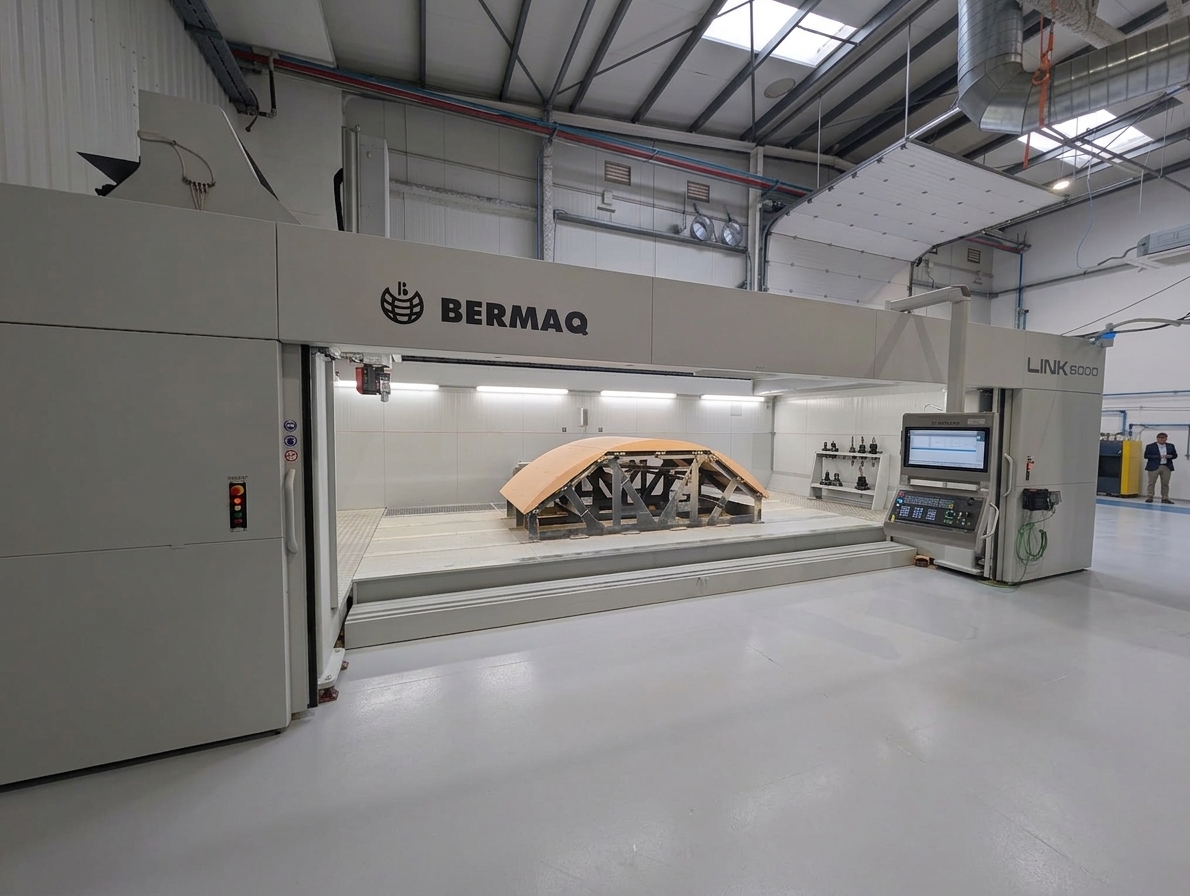

La LINK 6.000 és el centre de mecanitzat encabinat de 5 eixos de gran format de la sèrie LINK de BERMAQ. Amb una àrea útil de 6.000 x 1.900 x 1.000 mm i un capçal de 15 kW, fresa a alta velocitat plàstics tècnics, termoconformats, composites, resines i materials no fèrrics.
El seu pont mòbil robust assegura velocitat, precisió i acabats de qualitat, mentre que la cabina integral aïlla les parts mòbils i protegeix l'operari i l'entorn del soroll, la pols i els fums.
Caracteristiques tècniques LINK 6.000
5
Encabinada
6.000 x 1.900 x 1.000 mm (X,Y,Z)
15 kW
12.000 rpm
24.000 rpm
❌
Linial de 8 posicions
Sí
Taula per a subjecció mecànica
Aplicacions de la fresadora LINK 6.000
Retallat de termoconformats i motlles en un entorn tancat
La LINK 6.000 està orientada a la peça de gran format amb geometria 3D, en sectors on la precisió i la neteja del procés són tan importants com la velocitat:
Termoconformat: retallat 5 eixos de peces de plàstic termoconformat i dels seus derivats.
Automoció: motlles, models i components en alumini, composites i aliatges lleugers.
Aeronàutica: retallat de components estructurals i mecanitzat de fibra de carboni.
Motlles i matrius: models i motlles en resines, alumini i materials compostos.
Arquitectura, interiorisme i mobiliari: peces en plàstics tècnics, fusta i composites de fins a 6 metres.
Prestacions del centre de mecanitzat LINK 6.000
Cinemàtica de 5 eixos amb Harmonic Drive als eixos C i A
Els eixos rotatius C i A, amb recorreguts de +/-200º i +/-120º, es mouen mitjançant transmissió Harmonic Drive a 9.000º/min. Els eixos X i Y arriben a 50 m/min i l'eix Z a 20 m/min, una dinàmica pensada per a trajectòries 3D contínues sobre superfícies grans.
Electromandrí de 15 kW refrigerat per líquid amb con HSK-E40
El motor de fresat de 15 kW treballa a 12.000 rpm nominals i arriba a 24.000 rpm. La refrigeració líquida manté l'estabilitat tèrmica en cicles llargs i el con HSK-E40 assegura una subjecció rígida i precisa de l'eina.
Tres magatzems al pont: 24 eines a l'abast del capçal
Tres magatzems lineals de 8 posicions integrats al pont de l'eix Y sumen 24 posicions. Com que viatgen amb el pont, el canvi és ràpid i segur en qualsevol punt de la taula, sense interrompre el mecanitzat.
Siemens Sinumerik One i tarador automàtic d'eina
El CNC Siemens Sinumerik One gestiona la interpolació de 5 eixos amb precisió i rendiment, i el tarador d'eina automatitza la presa de longituds a cada canvi.
Disseny encabinat de la fresadora LINK 6.000
Cabina integral contra el soroll, la pols i els fums
L'estructura completament tancada aïlla totes les parts mòbils. El resultat és més seguretat per a l'operari, una millor contenció de la pols i un espai de treball més net i silenciós, ideal per a entorns industrials exigents.
Dues zones de treball separades per una mampara mòbil
Una mampara central mòbil permet treballar amb tota la longitud de la taula per a peces de fins a 6.000 mm o dividir-la en dues àrees independents segons la producció.
Pont mòbil robust per a sis metres de recorregut
L'estructura en pont mòbil garanteix alta velocitat de treball i qualitat d'acabat, amb una petjada compacta per a la seva capacitat. La taula està preparada per a la subjecció mecànica de les peces.
Configura la LINK 6.000 per a la teva producció
Maneres de treball i equipament de la versió de 6 metres
Àrea de treball: taula completa de 6.000 mm o dues zones separades per la mampara mòbil.
Magatzem d'eines: fins a tres magatzems lineals de 8 posicions al pont, amb 24 eines en total.
Subjecció: taula per a subjecció mecànica, adaptable als utillatges de cada peça.
Sèrie LINK: models compactes de 2.000 i 4.000 mm de longitud quan la peça no requereix sis metres.
Taula comparativa
Demana pressupost
Materials compatibles amb la fresadora LINK 6.000
Plàstics tècnics, composites i aliatges lleugers amb acabat de precisió
Plàstics tècnics i acrílics: fresat i retallat nets de peces tècniques i termoconformades.
Composites i fibra de carboni: retallat de components estructurals amb contenció de la pols dins de la cabina.
Alumini i aliatges lleugers: motlles, models i peces per a automoció i aeronàutica.
Resines: models i motlles mecanitzats en 3D amb bona qualitat de superfície.
Fusta i poliestirè: models, prototips i elements de gran longitud.
La LINK 6.000 davant dels models compactes de la sèrie LINK
La sèrie LINK reuneix les fresadores CNC encabinades d'alta velocitat de BERMAQ. Els models compactes treballen amb longituds de 2.000 o 4.000 mm; la LINK 6.000 porta el concepte tancat al gran format, amb 6.000 mm de recorregut en X, 1.000 mm en Z, tres magatzems d'eines i la possibilitat de dividir l'àrea en dues zones.
Pensada per a termoconformadors, fabricants de motlles i proveïdors d'automoció
És la màquina adequada per a empreses que necessiten retallar i mecanitzar peces llargues en 5 eixos sense renunciar a un entorn net i segur: termoconformadors, tallers de motlles i matrius, proveïdors d'automoció i aeronàutica, i fabricants de components per a arquitectura i interiorisme.
Fabricació BERMAQ, verificació ISO 230-2 i servei de postvenda
La LINK 6.000 és fabricada per BERMAQ íntegrament a Espanya amb peces de la UE i verificada amb controls de precisió segons la norma ISO 230-2:2014. BERMAQ acompanya cada instal·lació amb formació en línia o presencial, una xarxa de tècnics especialitzats que actua localment i globalment, recanvis originals en estoc i paquets de manteniment preventiu per mantenir el rendiment òptim de la màquina.
