Descripció

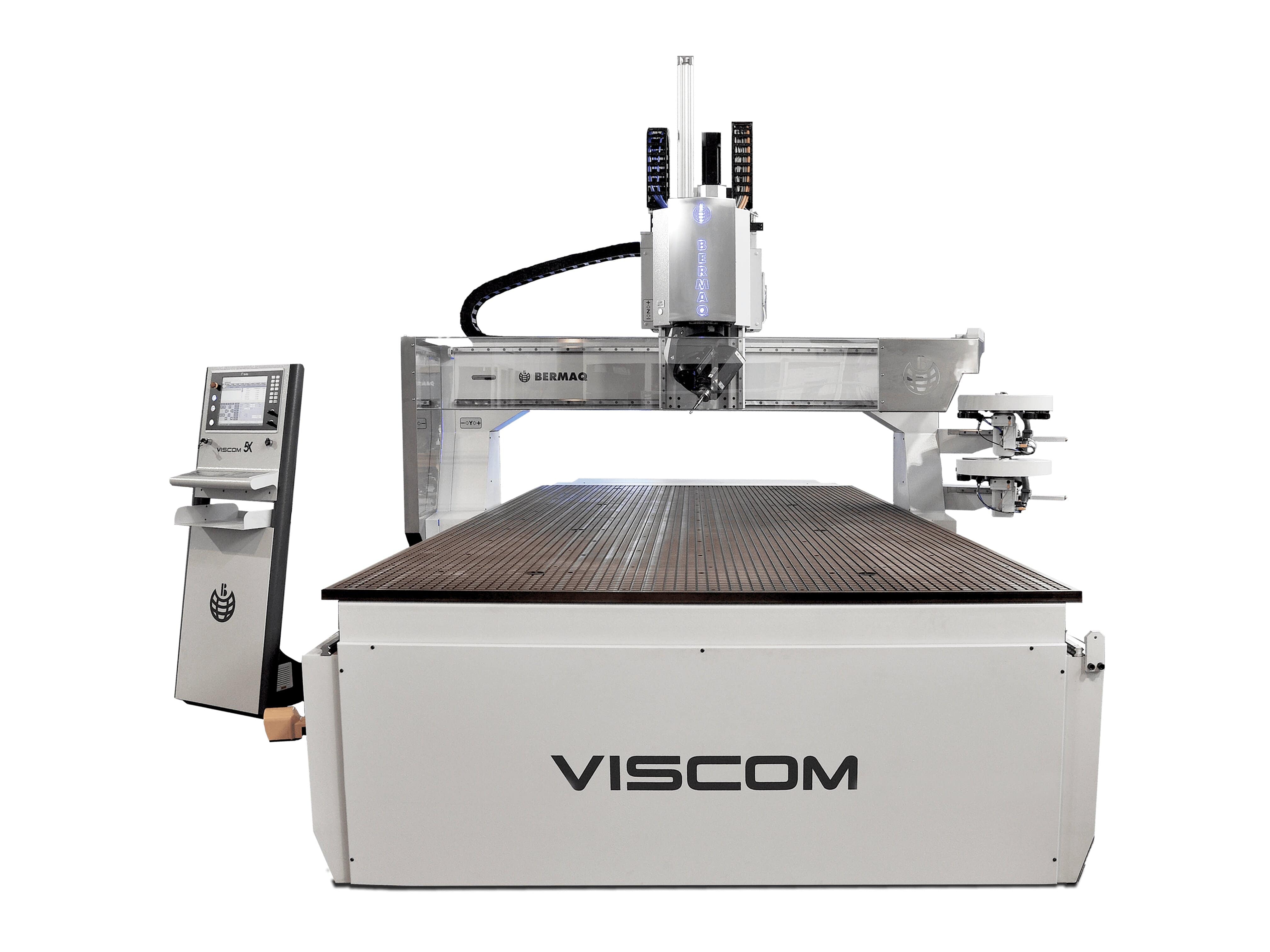

Fresadora CNC VISCOM 5X de 5 eixos
La VISCOM 5X és una fresadora CNC de 5 eixos interpolats dissenyada per als mecanitzats més exigents. La seva alta productivitat, versatilitat i tecnologia d'última generació permeten treballar amb una àmplia gamma de materials no fèrrics —alumini, fusta, escuma, resines, plàstics, metacrilat, composite— i aconseguir tot tipus de formes i acabats amb alta precisió i complexitat.
Gràcies a la seva alta capacitat de personalització i el seu rendiment polivalent, la VISCOM 5X dona resposta a sectors tan diversos com les arts gràfiques, la indústria general o el sector aeronàutic. Aquest model també es fabrica en 3 eixos: VISCOM 3X.
Caracteristiques tècniques VISCOM 5X
5
Pont móbil
1.550 - 10.000 x 1.000 - 3.000 x Z: >500 mm x Infinit x Infinit
11kW *HSK-F63
12.000 rpm
20.000 rpm
290 m³/h o Súper turbina de 1.000 m³/h

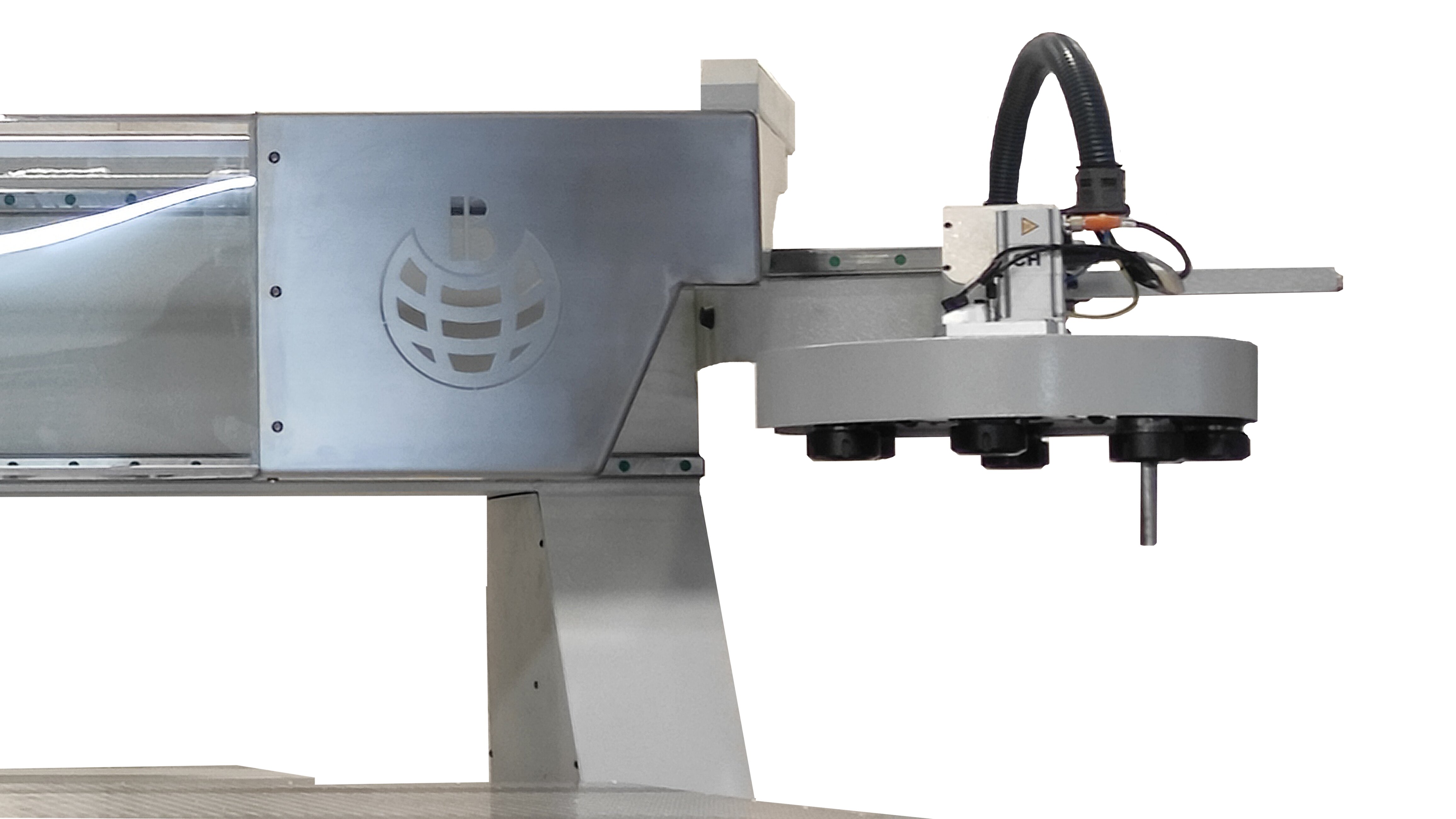

Revòlver doble amb capacitat de 16 posicions
✔️
Sistema de buit (8 zones de buit automàtiques i independents)
Mòbil
Líquid
Taula de resina fenòlica amb inserits metàl·lics
X: 55 m/min - Y: 55 m/min - Z: 33m/min - C: 75º/seg. - A: 75º/seg.
Automàtica
X,Y: Pinyó-cemallera / Z: Vis sense fi i femella precarregada amb recirculació interna de boles
Aplicacions de la fresadora VISCOM 5X
Rendiment contrastat en sectors d'alta exigència
La VISCOM 5X està dissenyada per donar resposta a processos de mecanitzat complexos en una àmplia varietat de sectors industrials:
Arts gràfiques: anuncis lluminosos, panells publicitaris, elements per a stands i gravats.
Indústria: electrodomèstics, mecanitzat de composites, plàstics, fusta i aluminis.
Construcció i arquitectura: Corian, perfils d'alumini, PVC i Alucobond per a façanes i Solid Surface.
Decoració i interiorisme: retall de mampares, catifes, objectes publicitaris i regals.
Naval: fabricació de mobiliari naval, pantalans i peces tècniques.
Aeronàutica: fabricació de composites de diferents materials i peces d'alumini.
Ferroviari: perfils d'alumini i retall de mobiliari per a cotxes i vagons.
Automoció: fabricació de motlles i peces per a automòbils.
Equipament de la fresadora VISCOM 5X
Menys subjeccions, major precisió en peces complexes
El mecanitzat amb 5 eixos redueix significativament el nombre de subjeccions necessàries per completar una peça, la qual cosa es tradueix en major precisió, menys temps de cicle i acabats de major qualitat en peces amb múltiples cares o geometries complexes.
Estructura dissenyada per a la productivitat contínua
La VISCOM 5X disposa d'una bancada i un pont d'acer electrossoldat i estabilitzat tèrmicament, que proporcionen una estabilitat i fiabilitat excepcionals en jornades de treball continu i amb altes exigències de mecanitzat. Per a la transmissió en X i Y s'utilitzen cremalleres i piñons amb dents rectificades helicoïdals, juntament amb reductors planetaris de precisió, per garantir un treball de màxima exactitud.
Control remot i supervisió autònoma
La VISCOM 5X té capacitat per treballar de forma autònoma i compta amb tecnologia de control remot que permet gravar i reproduir en streaming tot el procés de mecanitzat des de qualsevol lloc i dispositiu.
Característiques de la fresadora VISCOM 5X
Eix Z d'alta capacitat de càrrega i funcionament silenciós
L'eix Z incorpora un husillo d'elevada capacitat de càrrega amb femella precàrregada i recirculació interna de boles, la qual cosa garanteix alta precisió en el mecanitzat i un acabat de gran qualitat amb un funcionament notablement silenciós. El seu moviment està assistit per compensació pneumàtica per prolongar la vida útil del conjunt.
Àrea de treball variable i totalment personalitzable
Amb una alçada de pas del pont de 500 mm i eixos C i A de moviment infinit, la VISCOM 5X ofereix un volum útil de mecanitzat variable adaptable a cada projecte. El rang de configuració és ampli: X des de 1.550 mm fins a 10.000 mm, Y des de 1.000 mm fins a 3.000 mm, Z a partir de 500 mm.

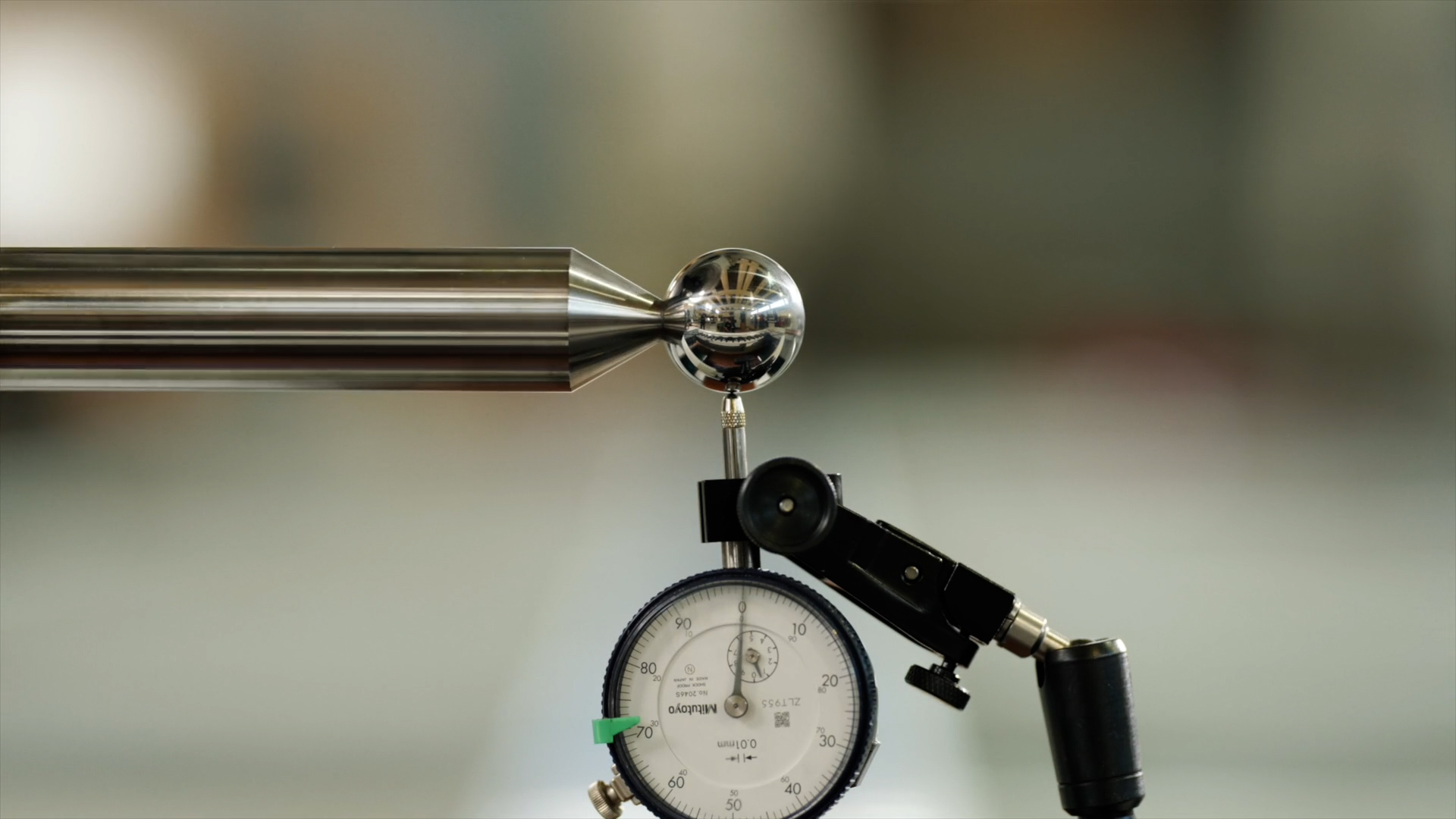

Calibratge cinemàtic de precisió
Per garantir la sincronia total entre tots els eixos, cada VISCOM 5X se sotmet a un procés de calibratge cinemàtic de precisió que assegura la perfecta interpolació dels 5 eixos i el correcte moviment del conjunt en qualsevol condició de treball.
Manteniment pràcticament nul
La bomba automàtica de lubricació centralitzada garanteix una lubricació precisa i constant en tots els eixos, convertint la VISCOM 5X en una màquina amb un manteniment mínim que maximitza la disponibilitat de l'equip.
Opcionals de la fresadora VISCOM 5X
Ampliï les prestacions segons les exigències de la seva producció
Grup multitrepant. Diversos capçals de trepant a triar
Topes escamotejables en taula
Aire condicionat en armari elèctric
2 àrees de treball independents
Endolls pneumàtics
Refrigeració d'eina per aire/líquid (VIP4tools)
Refrigeració d'eina per aire fred (VORTEX)
Taula d'alumini microperforada
Canvi lineal de 10 eines a la bancada, fins a un total de 26 posicions
Taula comparativa
Demana pressupost
La VISCOM 5X està optimitzada per al mecanitzat d'una àmplia gamma de materials no fèrrics en entorns de producció industrial. La seva combinació de 5 eixos interpolats, rigidesa estructural i velocitat de capçal permet treballar amb garanties sobre materials molt diversos sense canviar d'equip:
Plàstics tècnics: PVC, poliestirè, nylon, PETG i derivats
Acrílic i metacrilat: tall i gravat amb acabat òptic
Fusta i taulers derivats: MDF, contraxapat, fusta massissa
Alumini i aliatges lleugers: perfils, planxes i peces mecanitzades
Composites i laminats: fibra de vidre, carboni, Alucobond, Corian, Solid Surface
Escumes tècniques i resines: modelatge, buidats i prototips
La VISCOM 5X incorpora un capçal de fresat d'11 kW en HSK-F63 amb refrigeració líquida i palpador d'eina per a calibratge d'alçada. La seva taula de buit de resina fenòlica compta amb 8 zones de buit automàtiques i independents, configurables des del panell de comandament o directament des del programa de mecanitzat, i incorpora inserts metàl·lics roscats per a la fixació de peces i utillatges.
Gran capacitat de treball: àrea de treball configurable des d'1.550 mm fins a 10.000 mm en X per a peces de gran format.
5 eixos interpolats: mecanitzat de geometries complexes en una sola subjecció, amb major precisió i menor temps de cicle.
Alta velocitat: fins a 20.000 rpm amb capçal d'11 kW per a un rendiment òptim en desbast i acabat.
Canvi automàtic d'eina: revòlver doble de 16 posicions ampliable fins a 26, sense intervenció manual entre operacions.
Subjecció intel·ligent: 8 zones de buit independents configurables des del programa de mecanitzat.
Control remot: supervisió i gravació del procés en streaming des de qualsevol dispositiu.
Diagnòstic i manteniment mínim: lubricació centralitzada automàtica i disseny orientat a la màxima disponibilitat de l'equip.
Estructura d'alta rigidesa: bancada i pont d'acer electrossoldat i estabilitzat tèrmicament per a treballs continus d'alta exigència.
Totalment personalitzable: configuració a mida en dimensions, eines, refrigeració i opcionals segons cada procés productiu.
Alta precisió i durabilitat: calibratge cinemàtic de precisió i transmissió helicoïdal amb reductors planetaris per a resultats consistents i repetibles.
