Màquina de tall amb fil calentMAMMUT
Descripció

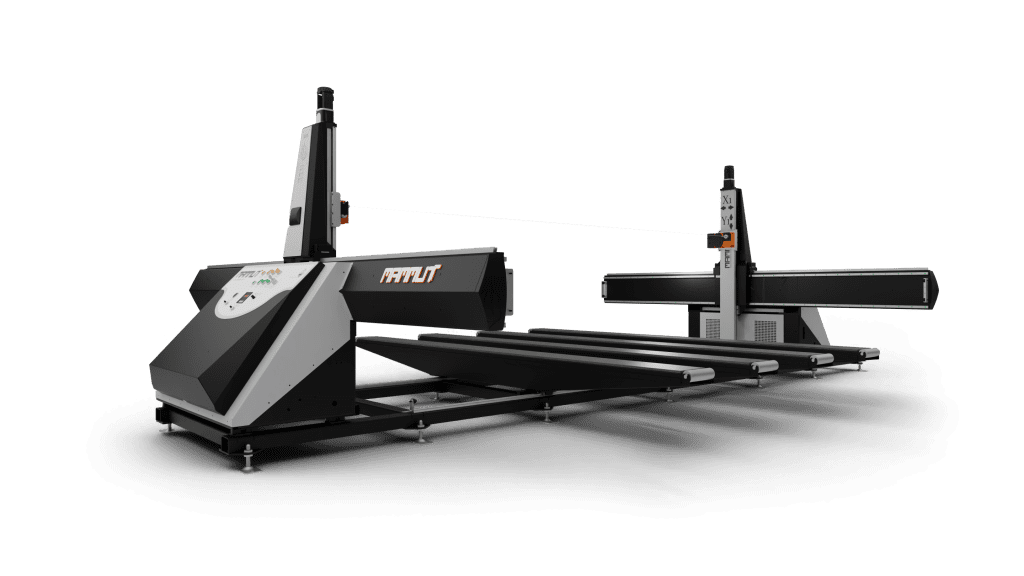

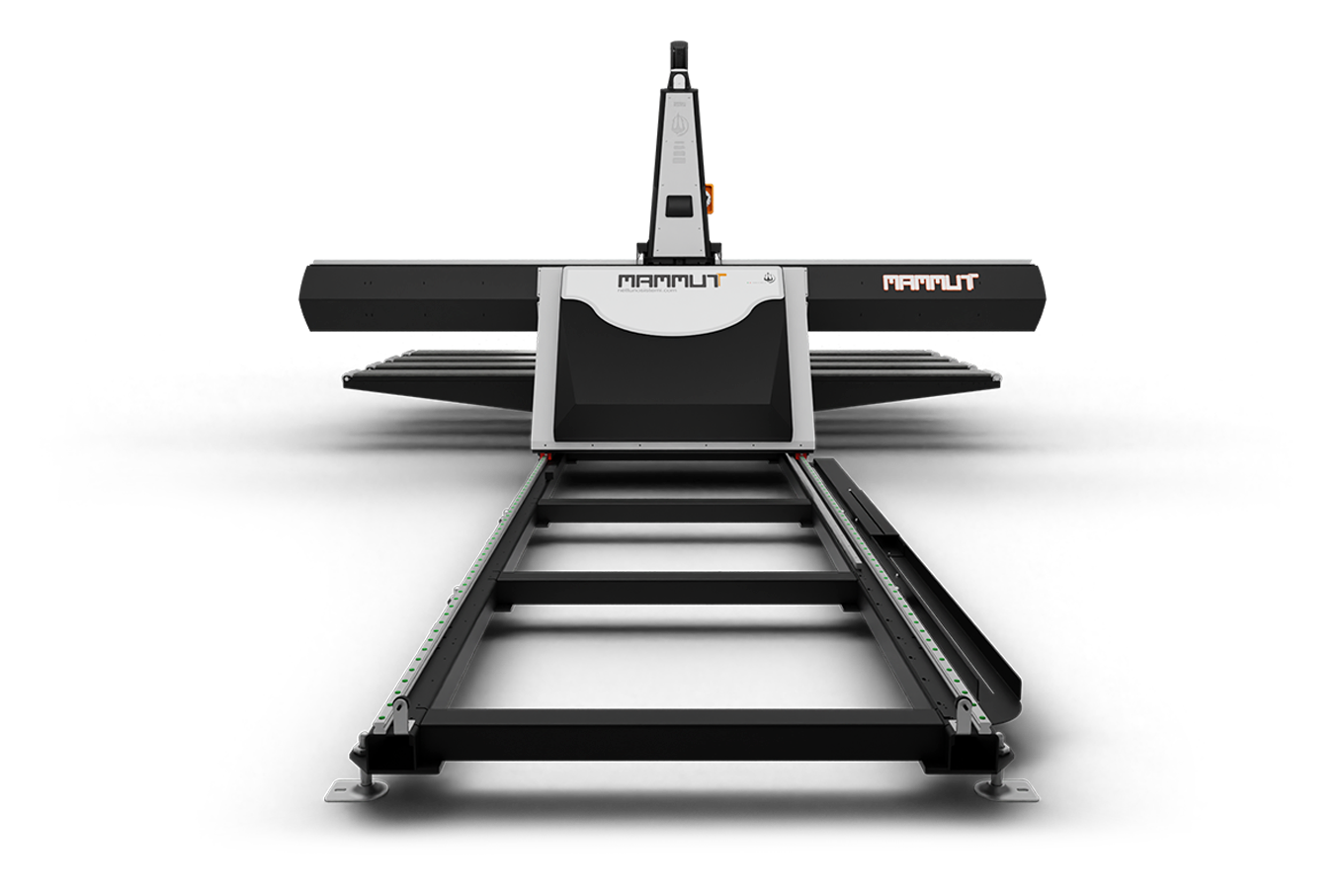

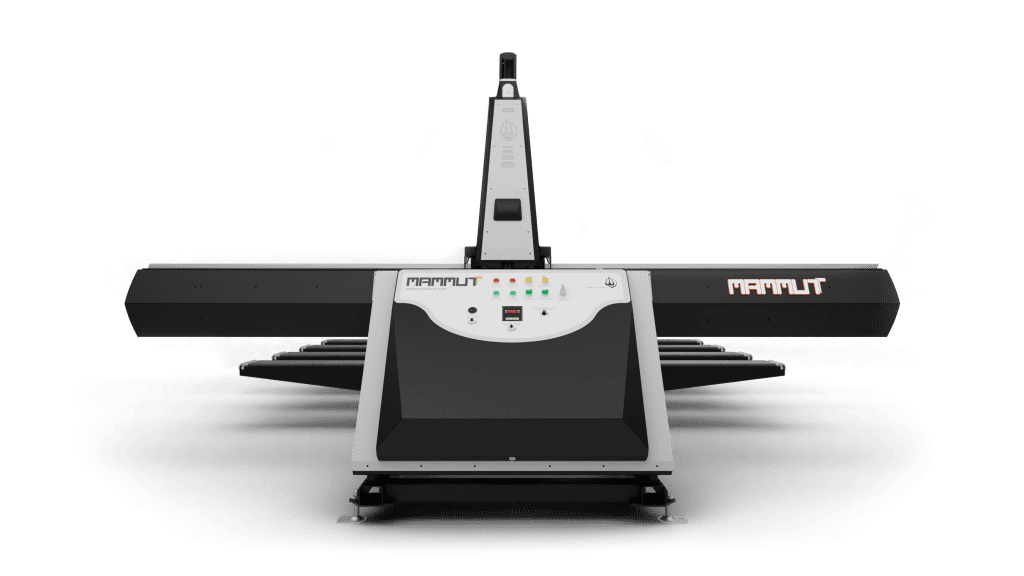

Cortadora CNC de fil calent per a escumes de gran format
La MAMMUT és una cortadora CNC de fil calent dissenyada per al tall de EPS (poliestirè expandit), XPS (poliestirè extruït) i escuma rígida amb una precisió de +/–0,03 mm. Evolució directa del model Infinity, estableix nous estàndards en versatilitat i rendiment per al sector del tall d'escuma, amb una zona de treball de fins a 3.020 mm en X i 1.250 mm en Y, ampliable fins a 4.500 mm o fins a 6.000 mm sota comanda.
La seva estructura modular, els múltiples taulers mòbils i el sistema automàtic de tensió del fil la converteixen en la solució més completa del mercat per a produccions tant industrials com artesanals, des de lletres i rètols en 3D fins a panells aïllants, motlles, elements prefabricats i peces escenogràfiques de gran volum.
Caracteristiques tècniques MAMMUT
6.500 x 3.500 x 2.000 mm
X = 3.020mm – Y = 1.250mm
Múltiples taules mòbils
1.300 > 4.500 mm (ajust automàtic)
25 m/min
5 + Gir Vertical + Gir Horizontal + MW
+/- 0,03 mm
Titani (disponible de 0,25 mm a 0,50 mm)
Automàtic
Per microprocesador
0,20 mm - 0,60 mm
EPS (Poliestirè expandit) XPS (Poliestirè extruit) Escuma rígida
Servomotors sense pinzell amb codificador absolut
Transmissió X: Cremallera + Guies lineals dobles - Transmissió Y: Cargols de rodament + Guies lineals dobles
✔️
Acer més perfils aplanats i mecanitzats amb fresadora
2 kW / 10 kW
Nettuno Docker Cam
✔️
✔️
Opcional
Aplicacions de la cortadora MAMMUT
La MAMMUT gestiona amb la mateixa precisió els talls més delicats i les peces de major format industrial:
Del detall artesanal a la producció industrial a gran escala
Retolació i comunicació visual: lletres, logotips i rètols en 3D amb geometries complexes i acabats precisos
Construcció i aïllament tèrmic: panells aïllants exteriors, plaques per a teulades, monoblocs termoaïllants i encofrats
Decoració i escenografia: elements decoratius, decorats de cinema, peces teatrals i components escenogràfics de gran volum
Embalatge industrial: caixes aïllants, proteccions a mida i preformes per a embalatge de productes sensibles
Disseny i prototipatge: formes còniques, ahusades i geometries intrincades impossibles d'obtenir amb màquines estàndard
Piscines i spas: preformes, components i elements de revestiment per a instal·lacions aquàtiques
Persianes i elements prefabricats: caixes aïllants per a persi
Equipament de la cortadora MAMMUT
Zona de tall ampliable per a blocs de qualsevol format
La MAMMUT ofereix una zona de tall estàndard de 3.020 mm en X i 1.250 mm en Y, ampliable fins a 4.500 mm gràcies als seus raïls fixats al terra —i fins a 6.000 mm sota comanda—. Quatre taulers mòbils deslizants de marbre amb bloqueig pneumàtic permeten la càrrega ràpida i fluida de blocs de poliestirè, amb rodets als extrems de cada tauler per facilitar la manipulació fins i tot de peces de gran mida.
Sistema automàtic de tensió del fil per a talls sense interrupcions
El tensor automàtic de fil, desenvolupat per Nettuno Sistemi, manté una tensió constant del fil de tall en tot moment, independentment de la longitud o la inclinació. Això garanteix talls uniformes i exactes en tot el procés, fins i tot davant fluctuacions de tensió elèctrica. El fil de titani, disponible en diàmetres de 0,25 a 0,50 mm, és seleccionable en funció del tipus de tall i el material.
Inclinació del fil sense restriccions per a geometries còniques i ahusades
Gràcies a la reducció de les dimensions de l'estructura principal i a l'ús de raïls fixats al terra, la MAMMUT aconsegueix angles d'inclinació del fil significativament superiors als de les màquines d'estructura fixa. Aquesta capacitat permet realitzar talls cònics, ahusats i formes irregulars en EPS amb un nivell de detall que no és assolible amb màquines convencionals.
Control de temperatura per microprocesador per a resultats constants
La temperatura del fil és gestionada per un sistema controlat per PC que garanteix que sempre s'assoleixi la temperatura òptima abans de començar el tall. El sistema manté la temperatura constant en tot el procés, eliminant variacions que podrien afectar la qualitat del tall, especialment en peces de gran format o en produccions de llarga durada.
Servomotors de precisió i transmissió de doble guia lineal
La MAMMUT incorpora servomotors sense escombretes amb codificador absolut i un sistema de transmissió amb cremallera i guies lineals dobles en X, i cargols de rodament amb guies lineals dobles en Y. Aquesta combinació garanteix una precisió de +/–0,03 mm en tot el recorregut, amb una velocitat d'eixos de 25 m/min.
Construcció i enginyeria de la cortadora MAMMUT
Estructura d'acer amb perfils mecanitzats per a màxima rigidesa
La MAMMUT està construïda amb acer i perfils aplanats i mecanitzats amb fresadora, que garanteixen l'estabilitat i la rigidesa necessàries per a treballs de precisió en formats industrials. Les dimensions totals de la màquina són de 6.500 × 3.500 × 2.000 mm, preparada per integrar-se en entorns de producció d'alta exigència.
Interfície Nettuno Docker Cam amb vista prèvia 3D i llicència Corel Draw
El control de la MAMMUT es realitza a través de la interfície Nettuno Docker Cam, que incorpora vista prèvia 3D del tall i inclou llicència de Corel Draw de sèrie. Un controlador portàtil permet operar la màquina des de qualsevol punt de l'àrea de treball, agilitzant la configuració i el seguiment del procés.
Opcionals de la cortadora MAMMUT
Configuracions i accessoris per ampliar la capacitat productiva
Longitud de tall ampliada: estructura extensible fins a 4.500 mm estàndard o fins a 6.000 mm sota comanda
Fils de tall de titani en diàmetres de 0,25 mm, 0,30 mm, 0,40 mm i 0,50 mm, seleccionables segons el tipus de tall i material
Plat giratori vertical: opcional per a talls radials i geometries de revolució
Configuració de 5 eixos més gir vertical, gir horitzontal i MW per a operacions de tall avançades
Taula comparativa
Demana pressupost
La MAMMUT representa l'evolució del model Infinity i es posiciona com la cortadora CNC de fil calent més eficaç, completa i innovadora del mercat per al tall de EPS, XPS i escuma rígida. Ha estat concebuda per a professionals i empreses que necessiten una màquina capaç de treballar tant en produccions industrials de gran volum com en treballs de detall d'alta precisió, sense canviar d'equip ni de configuració.
La majoria de cortadores de fil calent del mercat estan limitades per la seva estructura fixa, que restringeix tant la longitud de tall com l'angle d'inclinació del fil. La MAMMUT trenca aquests límits gràcies a tres elements diferencials:
Estructura modular sobre raïls fixats al terra: permet ampliar la zona de tall fins a 6.000 mm sense modificar la màquina base
Tensor automàtic de fil sense restriccions d'angle: el fil pot inclinar-se fins a la diagonal del sistema, permetent formes còniques i ahusades impossibles en màquines convencionals
Control de temperatura per microprocesador: garanteix talls constants i uniformes independentment de la longitud del fil o les fluctuacions de tensió elèctrica
EPS (Poliestirè expandit): el material principal, amb capacitat de tall en qualsevol format i geometria
XPS (Poliestirè extruït): per a aplicacions d'aïllament tèrmic d'alta densitat
Escuma rígida: per a prototipatge, elements decoratius i peces tècniques a mida
La MAMMUT no és simplement una màquina de tall: és una plataforma de producció adaptable que creix amb les necessitats del client. La seva capacitat d'ampliar la zona de tall, combinar eixos de moviment i seleccionar el diàmetre de fil en funció del treball la converteix en l'eina de referència per a empreses que volen liderar el seu sector en qualitat, versatilitat i eficiència.
La MAMMUT és el resultat de la col·laboració entre BERMAQ i Nettuno Sistemi, amb anys d'experiència en el disseny i fabricació de sistemes de tall d'escuma d'alta precisió. Cada màquina és configurada i testada individualment abans del lliurament, garantint que el rendiment i la precisió es mantenen dins dels paràmetres certificats en tota la vida útil de l'equip.
