Description

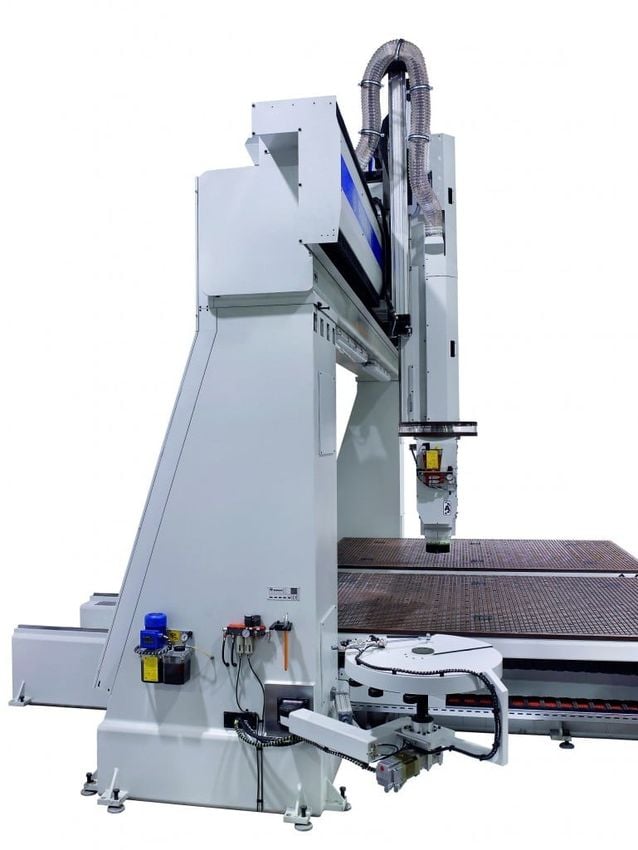

Fraiseuse CNC 5 axes à table mobile
La CR est une fraiseuse CNC 5 axes à table mobile fabriquée par BERMAQ pour l'usinage à grande vitesse du bois, de l'aluminium, du polystyrène, des résines, des composites et d'autres matériaux non ferreux. Robuste et précise, elle est conçue pour la fabrication de modèles et de moules.
Sa conception modulaire accepte des configurations à une ou deux tables et une ou deux têtes simultanées, et sa cinématique est optimisée pour l'usinage continu 5 axes avec une précision de ±0,025 mm. Une machine prête pour la production en grand volume dans l'aéronautique, l'automobile, le nautisme et le ferroviaire.
Applications de la fraiseuse CR
Modèles, moules et pièces 5 axes pour les secteurs exigeants
L'association d'une tête 5 axes, de courses jusqu'à 4.000 mm et de vitesses d'avance élevées fait de la CR un outil de référence pour les industries qui travaillent des géométries complexes et des matériaux légers :
Moules et modèles : modèles maîtres, moules et matrices à surfaces à double courbure usinées en continu.
Aéronautique et aérospatial : détourage et fraisage de pièces composites et aluminium et d'outillages de précision.
Automobile : prototypes, pièces de petites séries et outillages aux tolérances serrées.
Nautisme et ferroviaire : moules de coques et de ponts, panneaux de carrosserie et composants légers en CFRP et GFRP.
Bâtiment, architecture et scénographie : éléments décoratifs, maquettes et pièces volumineuses en polystyrène et en bois.
Technologie d'usinage de la fraiseuse CR
Tête à axes A et C pour l'usinage 5 axes continu
La tête associe un axe C de ±220° et un axe A de ±110°, tous deux avec une vitesse de rotation de 135°/s. Cette cinématique permet d'orienter l'outil sous n'importe quel angle et d'usiner des surfaces complexes en 5 axes continus, avec des transitions fluides et une finition homogène.
Électrobroche jusqu'à 22 kW et 36.000 tr/min
Le moteur de fraisage atteint 22 kW, avec une vitesse nominale de 12.000 tr/min et une vitesse maximale de 24.000 ou 36.000 tr/min selon la version. Des groupes combinés permettent d'usiner l'aluminium et le polystyrène sur la même machine, pour élargir la gamme de matériaux sans changer d'équipement.
Magasin revolver de 16 à 24 positions
Le changeur d'outils automatique de type revolver, à 16 ou 24 positions et cône HSK, garde à portée tous les outils du process et réduit au minimum les temps improductifs entre opérations.
CN SIEMENS, HEIDENHAIN ou FANUC pour programmer des moules 5 axes
La CR peut être équipée d'une commande numérique SIEMENS, HEIDENHAIN ou FANUC, afin que chaque atelier travaille dans l'environnement de programmation qu'il maîtrise déjà. Les axes X et Y se déplacent à 40 m/min et l'axe Z à 20 m/min, avec une répétabilité de ±0,015 mm.
Fabrication et contrôle qualité de la fraiseuse CR
Structure robuste à table mobile et conception modulaire
La CR est construite pièce par pièce dans les ateliers de BERMAQ sur une structure robuste à table mobile. Sa conception modulaire permet d'installer une ou deux tables et une ou deux têtes : la machine évolue avec la production. La lubrification automatique garantit un fonctionnement continu et fiable.
Structure de la CR validée par CAE avant sa fabrication
Le bureau d'études conçoit chaque machine avec un logiciel de dessin 3D paramétrique et évalue sa structure par CAE et analyse par éléments finis, afin d'anticiper vibrations, effets thermiques et surcharges.
Précision de ±0,025 mm vérifiée au Ballbar et au laser tracker
Avant la livraison, la géométrie est contrôlée avec l'interféromètre Renishaw Ballbar et le laser tracker FARO, et le positionnement et la répétabilité des axes sont vérifiés selon la norme ISO 230-2.
Adaptez la CR à votre ligne de production
Courses, tables et têtes dimensionnées pour chaque projet
Zone de travail : longueur X de 2.500 ou 3.000 mm et largeur Y de 1.500, 2.000 ou 4.000 mm.
Hauteur utile : axe Z de 800 mm, extensible jusqu'à 1.250 mm pour les pièces et moules plus volumineux.
Version CR-2 : deux tables et deux têtes avec 6.000 mm de longueur de travail (3.000 x 3.000 mm) pour une production continue.
Têtes et bridage : groupes combinés aluminium et polystyrène, changement d'outil manuel ou automatique et pompe à vide de 145 ou 250 m³/h.
Demander un devis
Matériaux compatibles avec la fraiseuse CR
Usinage à grande vitesse des matériaux non ferreux
La CR a été conçue spécifiquement pour travailler à grande vitesse les matériaux non ferreux, en conservant sa précision même sur des pièces de grandes dimensions :
Bois et dérivés : modèles, moules et pièces techniques avec une finition soignée.
Aluminium : outillages, panneaux et composants usinés en 5 axes.
Composites : fibre de carbone, fibre de verre et panneaux sandwich détourés avec précision.
Polystyrène et mousses techniques : modèles volumineux et maquettes pour l'architecture et la scénographie.
Résines, acryliques et plastiques techniques : modèles de style, prototypes et pièces de précision.
La CR au sein de sa gamme : CR, CR-2 et MX
La gamme CR de BERMAQ partage une même philosophie, vitesse et robustesse au service des modèles et des moules, mais chaque modèle répond à un volume de production différent :
CR : configuration de base, avec des courses jusqu'à 3.000 x 4.000 mm et une électrobroche jusqu'à 22 kW.
CR-2 : deux tables et deux têtes simultanées pour doubler la capacité et travailler sans interruption.
MX : l'alternative la plus compacte et accessible inspirée de la CR, avec axe A manuel.
Pourquoi la CR excelle en production de grand volume
L'avance de 40 m/min, le changement d'outil automatique et la possibilité de travailler avec deux têtes simultanées réduisent les temps de cycle, tandis que la précision de ±0,025 mm et la répétabilité de ±0,015 mm garantissent que la centième pièce soit identique à la première. C'est la machine idéale pour les moulistes, modeleurs, sous-traitants aéronautiques et automobiles et bureaux d'études qui développent des composants à forte valeur ajoutée.
Fabriquée par BERMAQ en Espagne, avec un service technique intégré
La CR est conçue et fabriquée entièrement en Espagne avec des pièces de l'UE. Comme elle construit chaque machine à partir de zéro, BERMAQ peut l'adapter totalement aux besoins du client. Le service après-vente comprend des forfaits de maintenance préventive, un large stock de pièces détachées d'origine, une formation en ligne ou sur site et un réseau de techniciens spécialisés qui interviennent rapidement en cas d'incident.
