Descripció

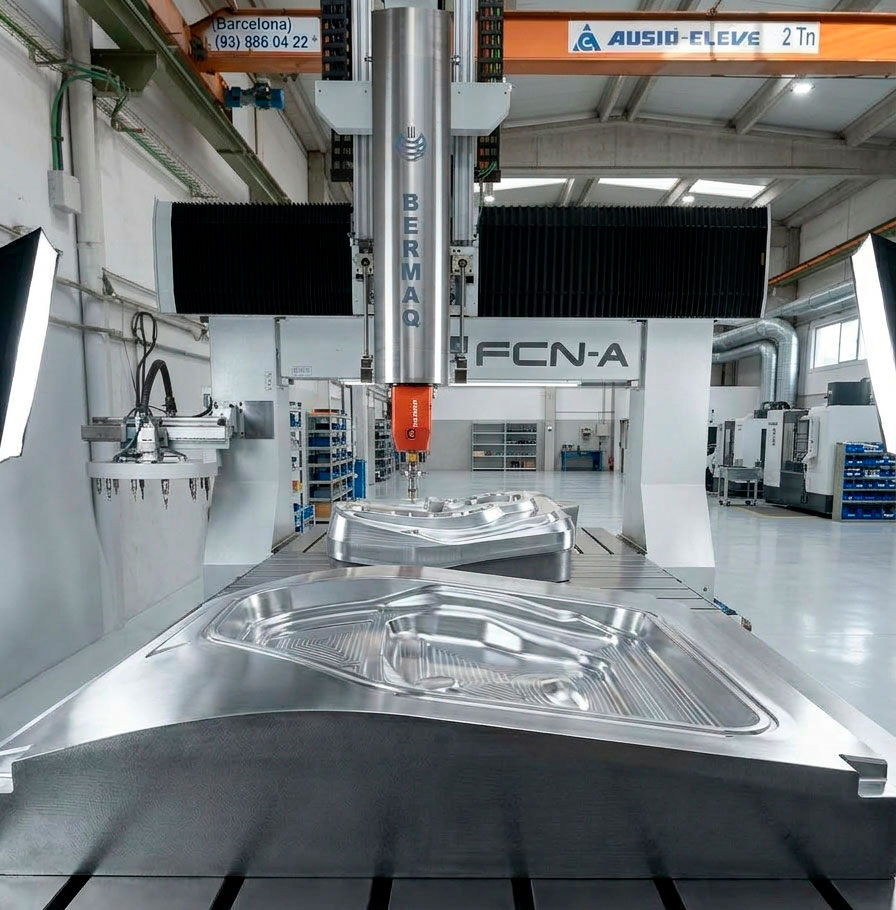

Centre de mecanitzat CNC de 5 eixos per a alumini
La FCN-A és el centre de mecanitzat CNC de 5 eixos de la gamma FCN dissenyat per mecanitzar a alta velocitat alumini, titani, composites i resines. Es tracta d’un model reforçat amb encoders lineals que prioritza la rigidesa i la precisió en els treballs més exigents.
Ideal per a la producció de models i el retall de peces, cobreix les necessitats dels sectors naval, aeronàutic i aeroespacial, ferroviari, automoció i eòlic. El seu concepte de guiatge aeri i l’estructura modular la converteixen en una alternativa eficaç per a peces de grans dimensions, ja que aprofita com a àrea útil l’espai de la seva envergadura.
Aplicacions de la fresadora FCN-A
Mecanitzat d’alumini i composites per a transport, energia i utillatge
La FCN-A està pensada per a indústries en què una dècima de més o de menys marca la diferència entre una peça vàlida i un rebuig. Els seus cinc eixos i la taula de buit ranurada li permeten abordar tant el mecanitzat de peces tècniques com el retall de components grans:
Naval: fresat de cascos, fabricació de mobiliari naval i de pantalans i mecanitzat de peces estructurals.
Aeronàutica i aeroespacial: fabricació de composites de diferents materials i de peces d’alumini amb geometries complexes.
Ferroviari: fabricació de perfils d’alumini i retall de mobiliari interior per a cotxes i vagons.
Automoció: fabricació de motlles i de peces d’alta precisió per a sèries limitades o dissenys exclusius.
Eòlic, motlles i models: motlles i models en alumini, resina o composites que requereixen perfils precisos.
Tecnologia de la fresadora FCN-A per a metalls no fèrrics
Capçal de fins a 24 kW amb cinc eixos interpolats
El motor de fresat arriba fins a 24 kW, amb una velocitat nominal de 10.000 rpm i màxima de 24.000 rpm: potència per al desbast de l’alumini i velocitat per a l’acabat. Els eixos rotatius A (±110°) i C (±220°) giren a 135°/s i permeten mecanitzar la peça des de pràcticament qualsevol angle.
Encoders lineals per a una repetibilitat de ±0,015 mm
La FCN-A és el model reforçat de la gamma i munta encoders lineals de sèrie. El resultat és una precisió de ±0,025 mm i una repetibilitat de ±0,015 mm, valors que asseguren toleràncies ajustades en components d’alumini i composites.
Refrigeració i lubricació pensades per a l’alumini
Equip de refrigeració VIP4TOOLS per mescla aire-oli, lubricació d’eina amb taladrina, sistema d’aspiració i lubricació automàtica. Un conjunt que controla la temperatura a la zona de tall, facilita l’evacuació de la ferritja i protegeix el tall de l’eina.
Canvi d’eina en revòlver de 12 a 16 posicions
El canviador automàtic encadena desbast, acabat, trepat i contornejat sense intervenció de l’operari. La màquina es governa amb control numèric SIEMENS, HEIDENHAIN o FANUC i l’armari elèctric climatitzat protegeix l’electrònica en jornades de treball continu.
Disseny estructural de la fresadora FCN-A
Guiatge aeri i estructura modular per a peces grans
Gràcies al seu concepte de guiatge aeri, la FCN-A aprofita com a àrea útil l’espai de la seva envergadura. S’ofereix amb longituds de treball de 2.000, 4.000 o 6.000 mm, amplada de fins a 3.000 mm i 800 mm d’alçada en Z, amb desplaçaments de 40 m/min en X i Y.
Taula de buit ranurada amb subjecció per buit o mordassa
La taula de resina fenòlica amb buit, alimentada per una bomba de 290 m³/h, admet la subjecció de la peça per buit o amb mordassa, de manera que la mateixa màquina treballa planxes, blocs i peces de geometria irregular.
Precisió comprovada segons ISO 230-2
Abans del lliurament, BERMAQ verifica la geometria amb làser tracker FARO i interferòmetre Renishaw Ballbar i controla el posicionament i la repetibilitat dels eixos d’acord amb la norma ISO 230-2:2014.
Amplia les prestacions de la FCN-A
Mesura en màquina i protecció per a processos crítics
Fre pneumàtic dels eixos A i C: manté el capçal immobilitzat en operacions amb orientació fixa.
Regles de mesura de precisió pressuritzats: protegeixen el sistema de mesura de la ferritja i les partícules.
Sonda de palpació HEIDENHAIN TS460 o RENISHAW RMP60: referencia la peça i verifica cotes sense desmuntar-la.
Sonda làser d’eines RENISHAW NC4: mesura l’eina sense contacte per compensar desgastos.
Demana pressupost
Materials compatibles amb la fresadora FCN-A
Metalls no fèrrics i materials tècnics d’alta exigència
La combinació de rigidesa, potència de capçal i sistemes de refrigeració específics permet a la FCN-A treballar amb garanties els materials de la indústria del transport i de l’energia:
Alumini: perfils, plaques, peces estructurals i motlles amb un desbast ràpid i un acabat superficial de qualitat.
Titani: peces tècniques que exigeixen una màquina rígida i un control precís de la temperatura de tall.
Composites: fibra de carboni i fibra de vidre per al retall de components aeronàutics i navals.
Resines: models i motlles per a automoció, energia eòlica i utillatge.
FCN-A davant la FCN: el model reforçat de la gamma
La FCN estàndard prioritza el gran format i la dinàmica, amb fins a 20 kW, 60 m/min en X i Y i una precisió de ±0,053 mm. La FCN-A, en canvi, està concebuda per al metall: incorpora encoders lineals, eleva la potència fins a 24 kW i millora la precisió fins a ±0,025 mm, amb una dinàmica de 40 m/min ajustada a la rigidesa que exigeix l’alumini. Totes dues comparteixen una repetibilitat de ±0,015 mm i el control SIEMENS, HEIDENHAIN o FANUC.
Què aporta la FCN-A a una planta de mecanitzat
Cinc eixos interpolats redueixen el nombre de subjeccions per peça, i cada subjecció que s’elimina és un error de posicionament que desapareix. El desbast i l’acabat es fan a la mateixa màquina, el palpat en màquina escurça la preparació i la taula ranurada accepta des de planxes fins a blocs. Per a tallers aeronàutics, navals, ferroviaris o de motlles, el resultat són menys rebuigs, cicles més curts i una qualitat repetible.
Fabricació BERMAQ i acompanyament tècnic
La FCN-A es dissenya i es fabrica íntegrament a Espanya amb peces de la UE. BERMAQ acompanya cada projecte des de l’assessorament previ i l’enginyeria fins a les proves de mecanitzat, l’acceptació i la formació de l’operari. Després, el servei d’assistència tècnica, l’estoc de recanvis originals i els paquets de manteniment preventiu mantenen la màquina al seu màxim rendiment.
