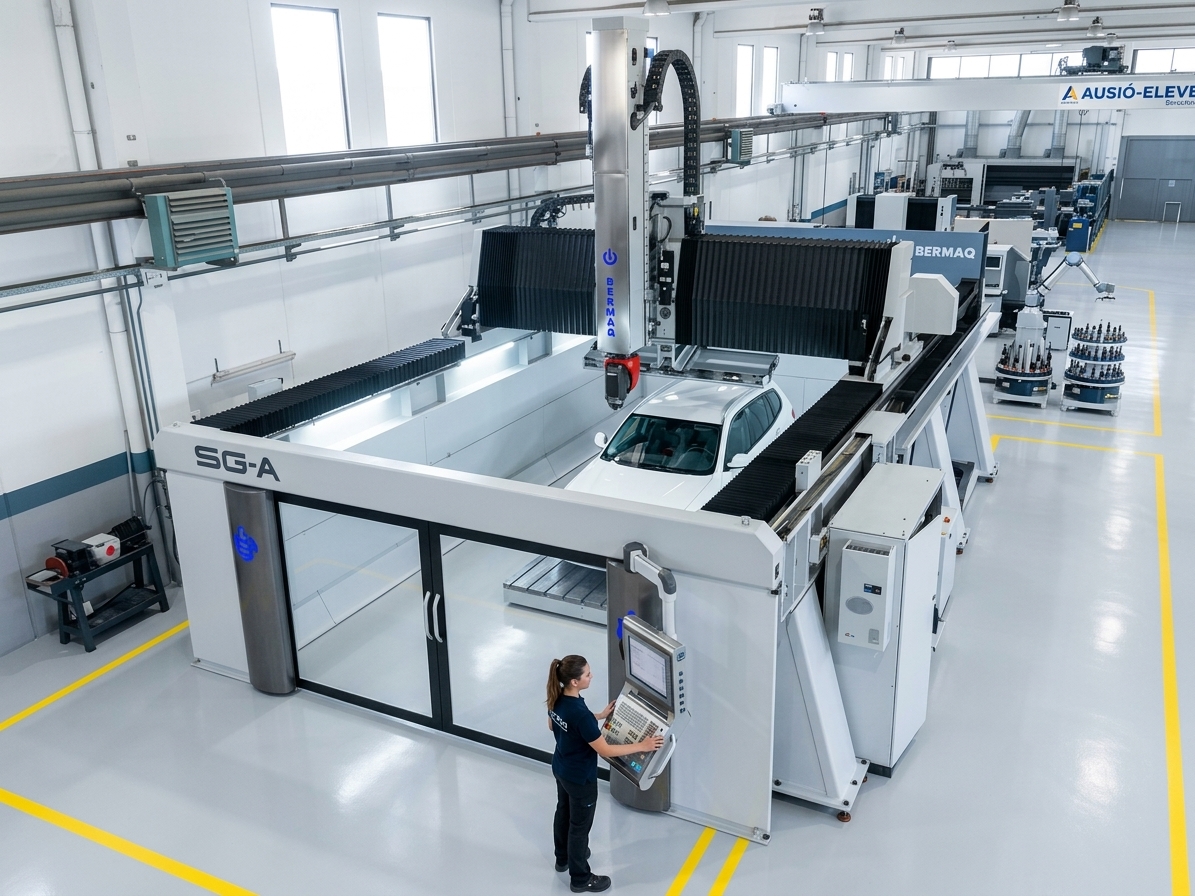

SG-A: fresadora CNC de 5 eixos per al mecanitzat d’alumini de gran format

Una fresadora de pòrtic de 5 eixos dissenyada per a peces d’alumini complexes i de grans dimensions

El mecanitzat CNC d’alumini requereix solucions capaces de combinar productivitat, precisió i estabilitat, especialment quan es treballa amb peces de grans dimensions i geometries complexes.

La SG-A és una fresadora CNC de 5 eixos tipus pòrtic dissenyada per al mecanitzat d’alumini de gran format, amb una configuració orientada a sectors industrials que necessiten treballar amb components que exigeixen una elevada precisió dimensional.

La seva arquitectura permet mecanitzar peces complexes en una sola subjecció, reduint les operacions de reposicionament i facilitant l’accés de l’eina a les diferents superfícies de la peça.

Amb una longitud útil de fins a 10.000 mm, una amplada de fins a 4.000 mm i una alçada útil de l’eix Z de fins a 2.000 mm, la SG-A està preparada per afrontar projectes de mecanitzat CNC que requereixen un gran volum de treball sense renunciar a la precisió.

Mecanitzat d’alumini en 5 eixos

Un dels principals avantatges de la SG-A és el seu capçal de 5 eixos, que permet realitzar operacions de mecanitzat simultani i orientar l’eina segons la geometria de la peça.

El capçal disposa de recorreguts de +/-105° a l’eix A i +/-245° a l’eix C, fet que proporciona un ampli rang d’orientació per treballar superfícies inclinades, geometries complexes i diferents zones de components de gran format.

El mecanitzat en 5 eixos pot reduir la necessitat de realitzar múltiples subjeccions i reposicionaments. Això permet simplificar el procés de fabricació i mantenir millor les referències de la peça durant les diferents operacions.

Per al fabricant, això es tradueix en una major flexibilitat per abordar peces complexes i en una reducció potencial dels temps associats a la preparació i manipulació.

Fresadora de pòrtic per a peces de gran format

L’arquitectura de pòrtic de la SG-A està especialment indicada per a aplicacions en què les dimensions de la peça requereixen un ampli volum de treball.

La SG-A ofereix:

• Fins a 10.000 mm de longitud útil.

• Fins a 4.000 mm d’amplada.

• Fins a 2.000 mm d’alçada útil a l’eix Z.

• Capçal de 5 eixos.

• Recorreguts de +/-105° a A i +/-245° a C.

Aquesta capacitat permet utilitzar la SG-A per al mecanitzat de peces d’alumini que no es poden abordar fàcilment en centres de mecanitzat convencionals de menor format.

La combinació de grans recorreguts i tecnologia de 5 eixos resulta especialment interessant per a fabricants que treballen amb components estructurals, peces aeronàutiques, elements de gran format i utillatges industrials.

Una sola subjecció per a peces complexes

En el mecanitzat de components de grans dimensions, cada operació de reposicionament pot afectar els temps de fabricació i la repetibilitat del procés.

La capacitat de la fresadora CNC SG-A per mecanitzar peces complexes en una sola subjecció permet reduir la necessitat de realitzar diferents muntatges de la peça.

Entre els principals avantatges hi ha:

• Reducció dels temps de preparació.

• Menor nombre de reposicionaments.

• Major continuïtat en el procés de mecanitzat.

• Millor conservació de les referències de la peça.

• Accés a diferents superfícies mitjançant el capçal de 5 eixos.

• Major flexibilitat per mecanitzar geometries complexes.

En aplicacions en què les peces d’alumini tenen grans dimensions, aquesta capacitat pot ser especialment rellevant per optimitzar el procés productiu.

Precisió i estabilitat durant el mecanitzat

Les grans dimensions d’una màquina CNC no han de comprometre la seva capacitat per mantenir la precisió al llarg de tot el volum de treball.

La SG-A incorpora encoders directes, frens pneumàtics i una transmissió amb doble servomotor en configuració mestre-esclau, dissenyada per proporcionar estabilitat i repetibilitat durant el moviment.

La màquina pot assolir precisions de fins a 0,03 mm, en funció de les condicions i de la configuració de mecanitzat.

Aquesta combinació d’arquitectura mecànica i sistemes de control permet disposar d’una plataforma estable per a processos en què la precisió dimensional i la repetibilitat són factors fonamentals.

Sistemes de mesura integrats

Per aconseguir processos de mecanitzat més controlats, la SG-A pot incorporar diferents sistemes de mesura i palpació.

Entre aquests s’inclouen:

• Regles lineals pressuritzades.

• Sonda de palpació HEIDENHAIN TS460.

• Sonda de palpació RENISHAW RMP60.

• Sonda làser per a la mesura d’eines RENISHAW NC4.

• Canviador lineal de 12 eines.

• Sistema de lubricació automàtica amb aspiració integrada.

Aquests sistemes permeten automatitzar diferents operacions de mesura i control, reduint la intervenció manual i afavorint una major estabilitat del procés.

Aplicacions de la fresadora CNC SG-A

Per les seves dimensions, configuració i capacitat de mecanitzat en 5 eixos, la SG-A està especialment indicada per a aplicacions en què es combinen alumini, grans dimensions i geometries complexes.

Entre les seves possibles aplicacions hi ha:

Components aeronàutics i aeroespacials

El sector aeronàutic utilitza àmpliament l’alumini en diferents components estructurals i peces mecanitzades. La possibilitat de treballar peces de grans dimensions mitjançant mecanitzat CNC de 5 eixos permet abordar geometries complexes i reduir les operacions de reposicionament.

Peces estructurals d’alumini

La capacitat de treball de la SG-A permet mecanitzar components estructurals de grans dimensions, en què el volum de treball disponible i l’estabilitat de la màquina són factors determinants.

Utillatges i fabricació industrial

La SG-A també es pot utilitzar per fabricar utillatges, motlles, estructures i altres elements industrials de gran format, especialment quan cal accedir a diferents superfícies de la peça.

Peces complexes de gran format

La combinació de l’arquitectura de pòrtic i el capçal de 5 eixos permet abordar peces que requereixen diferents orientacions de l’eina durant el procés de fabricació.

Control CNC d’alt rendiment

La SG-A es pot equipar amb sistemes de control numèric d’alt rendiment com HEIDENHAIN iTNC 640 o SIEMENS 840D SL.

Aquestes solucions permeten controlar processos de mecanitzat de 5 eixos simultanis, amb eines avançades per gestionar processos de fabricació complexos i una interfície intuïtiva per a l’operari.

La configuració del control CNC es pot adaptar a les necessitats específiques de cada aplicació i entorn productiu.

Per què utilitzar una fresadora CNC de 5 eixos per a l’alumini?

El mecanitzat d’alumini en 5 eixos pot aportar avantatges significatius quan les peces presenten geometries complexes o requereixen treballar diferents superfícies.

Davant de processos basats en múltiples subjeccions, una màquina CNC de 5 eixos pot permetre:

Més accessibilitat: l’eina es pot orientar per arribar a diferents zones de la peça.

Menys reposicionaments: es redueix la necessitat de canviar la posició de la peça entre operacions.

Major flexibilitat: una mateixa màquina pot abordar diferents geometries i tipus de components.

Major productivitat: la reducció d’operacions auxiliars pot contribuir a disminuir els temps de fabricació.

Millor control dimensional: mantenir la peça en una mateixa referència durant més operacions facilita el control del procés.

SG-A: una solució per al mecanitzat CNC d’alumini de gran format

La SG-A és una fresadora CNC de 5 eixos tipus pòrtic desenvolupada per a fabricants que necessiten mecanitzar alumini i altres materials amb grans dimensions i geometries complexes.

La seva combinació de:

• 5 eixos.

• Fins a 10.000 mm de longitud útil.

• Fins a 4.000 mm d’amplada.

• Fins a 2.000 mm d’alçada útil en Z.

• Encoders directes.

• Doble servomotor mestre-esclau.

• Sistemes de palpació i mesura.

• Canviador de 12 eines.

• Controls HEIDENHAIN o SIEMENS.

permet configurar una solució de mecanitzat adaptada a les necessitats de cada procés industrial.

La SG-A està especialment orientada a sectors com l’aeronàutic, aeroespacial, industrial i de fabricació d’utillatges, en què la combinació de grans dimensions, precisió i flexibilitat és fonamental.

Necessita mecanitzar peces d’alumini de gran format?

A Bermaq dissenyem i fabriquem solucions de mecanitzat CNC adaptades a les necessitats de cada client.

Si busqueu una fresadora CNC de 5 eixos per a alumini, una fresadora de pòrtic de gran format o una solució específica per al mecanitzat de components complexos, poseu-vos en contacte amb el nostre equip per estudiar la vostra aplicació.

SG-A: 5 eixos, gran format i precisió per al mecanitzat industrial d’alumini.
