Fresadora CNC HEXA

Fresadora CNC de alta velocidade/ Aplicações
/ Materiais
Fresadoras CNC HEXA
/

Descrição

Fresadora CNC de alta velocidade

A HEXA é uma fresadora CNC de última geração equipada com motores lineares de acionamento direto nos eixos X e Y, especialmente projetada para usinagem, corte, gravação, fresagem e polimento de diversos materiais em ambientes industriais exigentes.

Seu sistema antivibração garante excepcional estabilidade térmica e mecânica, mesmo nas mais altas velocidades de operação. Uma máquina projetada para setores que exigem máxima precisão, repetibilidade e produtividade.

/

Características técnicas HEXA

Eixos

3

Estrutura

Estrutura de aço com polímero de betão antivibrações.

Área de trabalho

1.500 x 1.000 x 200 mm

Cabeça de fresagem

HITECO 6,5 kW

Velocidade nominal

12.000 rpm

Velocidade máxima

36.000 rpm

Bomba de vácuo

100 m3/h

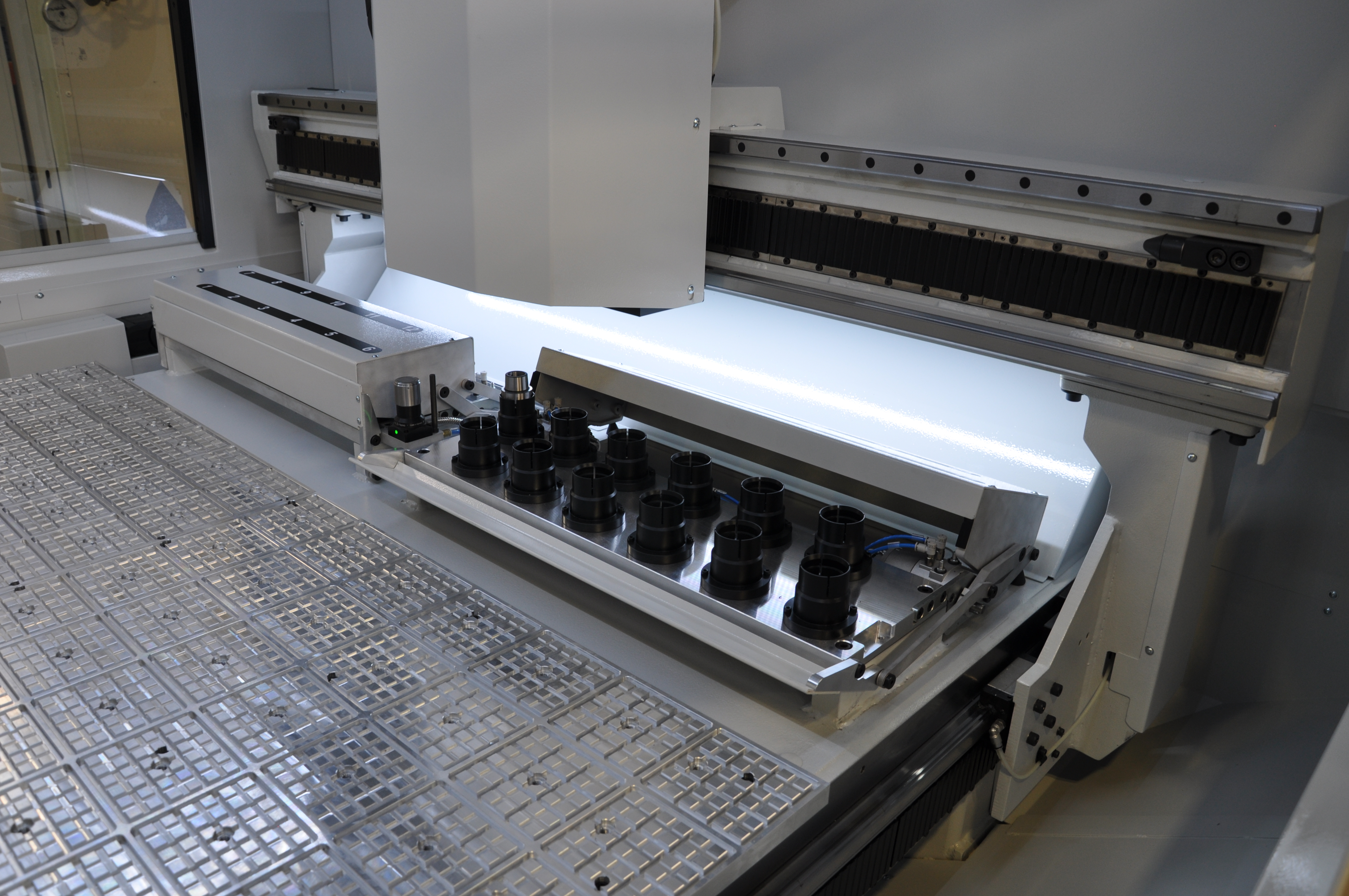

Trocador de ferramentas

12 - 24

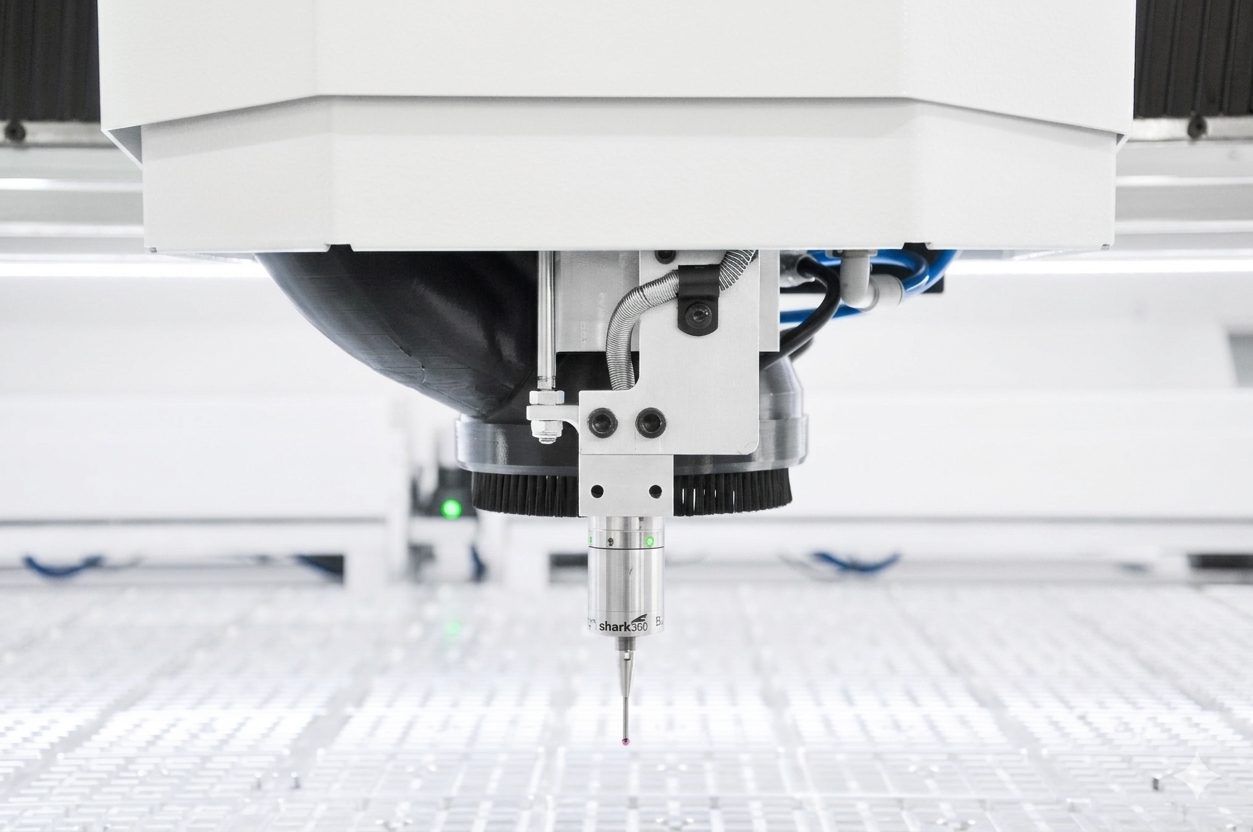

Apalpador de ferramentas

BLUM Z-NANO

Sistema de fixação da peça

Mesa com bomba de vácuo e furos roscados.

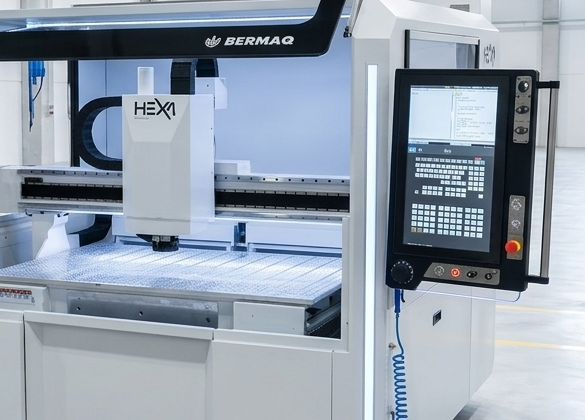

Painel de controlo

CNC MITSUBISHI M80W

Sistema de refrigeração

Líquido

Mesa de trabalho

Em alumínio com grelha.

Velocidade de posicionamento

X: 100 m/min - Y: 100 m/min - Z: 30 m/min

Lubrificação

Automático

Transmissão

X,Y: Linear drives

* Valores recomendados com opção de modificação

Aplicações da fresadora HEXA

Precisão e desempenho para os setores mais exigentes

A máquina HEXA foi concebida para a maquinagem CNC de alta precisão de materiais não ferrosos, oferecendo uma grande versatilidade no fabrico de peças, componentes e ferramentas para diversos setores industriais. A sua capacidade de trabalhar alumínio, plásticos técnicos, materiais compósitos, cobre, latão e outros materiais não ferrosos torna-a uma solução ideal para aplicações que exigem precisão, elevada qualidade de acabamento e flexibilidade de produção. Entre as principais aplicações destacam-se o fabrico de caixas, painéis e componentes para a indústria eletrónica; a maquinagem de placas e perfis de alumínio para os setores aeroespacial e automóvel; a produção de sinalética, elementos gráficos e estruturas para publicidade e stands de exposição; bem como o fabrico de matrizes, ferramentas de estampagem, peças técnicas e dispositivos de fixação especializados. A HEXA permite executar tanto peças de geometria complexa como operações de fresagem, furação e contorneamento, adaptando-se às necessidades de diversos setores industriais.

HEXA

Equipamentos para Fresadora HEXA

Motores Lineares para Dinâmica Superior e Sem Desgaste Mecânico

A incorporação de motores lineares Direct Drives nos eixos X e Y elimina os elementos de transmissão mecânica tradicionais, reduzindo o desgaste. O resultado é uma máquina com dinâmica superior e manutenção significativamente menor.

Fuso de Alta Velocidade para Acabamentos Excepcionais

O fuso incorpora um eletrofuso HITECO QD-2 de 6,5 kW com cone HSK-E40, capaz de altas rotações. Equipado com rolamentos de cerâmica e refrigeração líquida, garante alta estabilidade térmica e operação confiável mesmo nas maiores velocidades de trabalho. A pressurização interna impede a entrada de poeira e sujeira, aumentando a durabilidade do conjunto. Troca de ferramentas rápida e confiável. A máquina incorpora um magazine de ferramentas linear de 12 posições integrado à base, compatível com cones HSK-E40 e pinças ER-2. A máquina acomoda ferramentas de até 35 mm de diâmetro e 100 mm de comprimento, oferecendo versatilidade para uma ampla variedade de aplicações de usinagem sem interromper o ciclo de produção. Possui também uma grade e quatro zonas de vácuo controladas por CNC, gerenciáveis ​​a partir do painel de controle ou do programa de usinagem. Sua configuração modular permite a adaptação com ranhuras em T, centros roscados ou sistemas de furação múltipla, de acordo com as necessidades de cada projeto. O controle MITSUBISHI M80W oferece gerenciamento avançado de processos. Sua interface intuitiva, alta velocidade de processamento e amplas capacidades de programação garantem o controle ideal da máquina em todos os momentos.

HEXA

Características da Fresadora HEXA

Estrutura antivibração para máxima precisão

A HEXA é construída sobre uma estrutura de aço com concreto polimérico antivibração, uma solução que absorve as vibrações geradas durante a usinagem. Essa rigidez estrutural se traduz diretamente em acabamentos de alta qualidade e consistência entre os ciclos.

Altas velocidades de posicionamento

Com 100 m/min em X e Y graças aos motores lineares, a HEXA reduz drasticamente o tempo de inatividade entre as operações.

Manutenção mínima graças aos acionamentos diretos

A ausência de elementos de transmissão mecânica nos eixos principais reduz significativamente os pontos de desgaste da máquina.

Combinada com o sistema de lubrificação automática e o painel elétrico com controle climático, a HEXA é uma máquina projetada para maximizar o tempo de atividade e minimizar as intervenções técnicas.
HEXA

Opções da Fresadora HEXA

Aumente o desempenho de acordo com suas necessidades de produção

  • Aspirador de alta pressão de 3 kW (1.400 m³/h)

  • Trocador linear adicional para 12 ferramentas.

  • Sonda de peça BLUM TC76

  • Sistema de resfriamento de ferramentas VORTEX

  • Lubrificação de ferramentas ar/óleo (LUBETOOL)

HEXA
Fresadoras CNC HEXA 1
Fresadoras CNC HEXA 2
Fresadoras CNC HEXA 3
Fresadoras CNC HEXA 4
Fresadoras CNC HEXA 5
Fresadoras CNC HEXA 6
Fresadoras CNC HEXA 7
Fresadoras CNC HEXA 8
Fresadoras CNC HEXA 9

Tabela comparativa

Materiais

Aplicações

Eixos

Estrutura

Área de trabalho

Cabeça de fresagem

Velocidade nominal

Velocidade máxima

Bomba de vácuo

Trocador de ferramentas

Apalpador de ferramentas

Sistema de fixação da peça

Painel de controlo

Sistema de refrigeração

Mesa de trabalho

Velocidade de posicionamento

Lubrificação

Transmissão

Solicitar orçamento

/ Mais informações

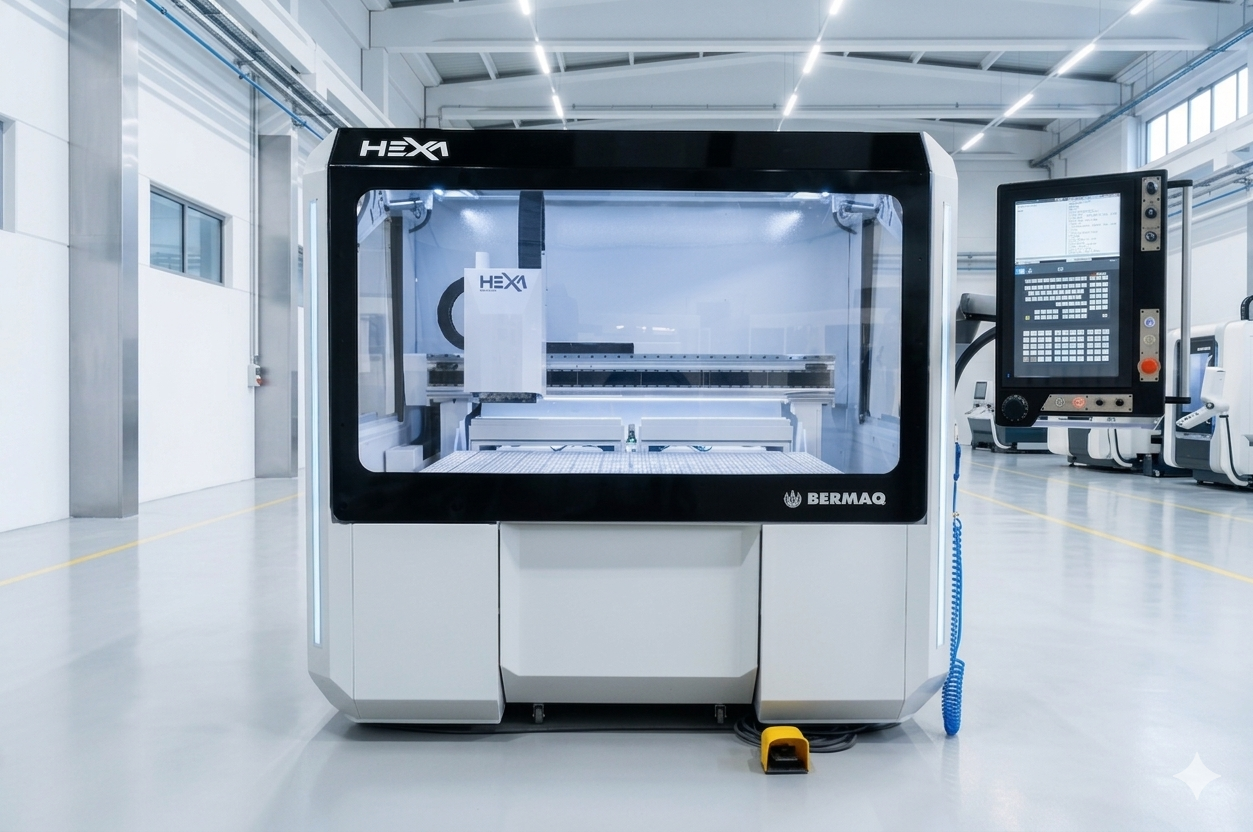

HEXA: A nova fresadora CNC compacta de alta velocidade da BERMAQ com motores lineares

Mais precisão, maior velocidade e mais produtividade num espaço de trabalho compacto. A BERMAQ apresenta a HEXA, um novo centro de maquinação CNC de 3 eixos equipado com tecnologia de motores lineares Direct Drive, concebido para oferecer um desempenho dinâmico excecional na maquinação de metais não ferrosos, plásticos técnicos e materiais compósitos.

Uma nova geração de fresadoras CNC compactas

A nova fresadora CNC HEXA da BERMAQ foi desenvolvida para responder às necessidades de uma indústria que exige níveis cada vez mais elevados de precisão, rapidez e flexibilidade nos processos de maquinação.

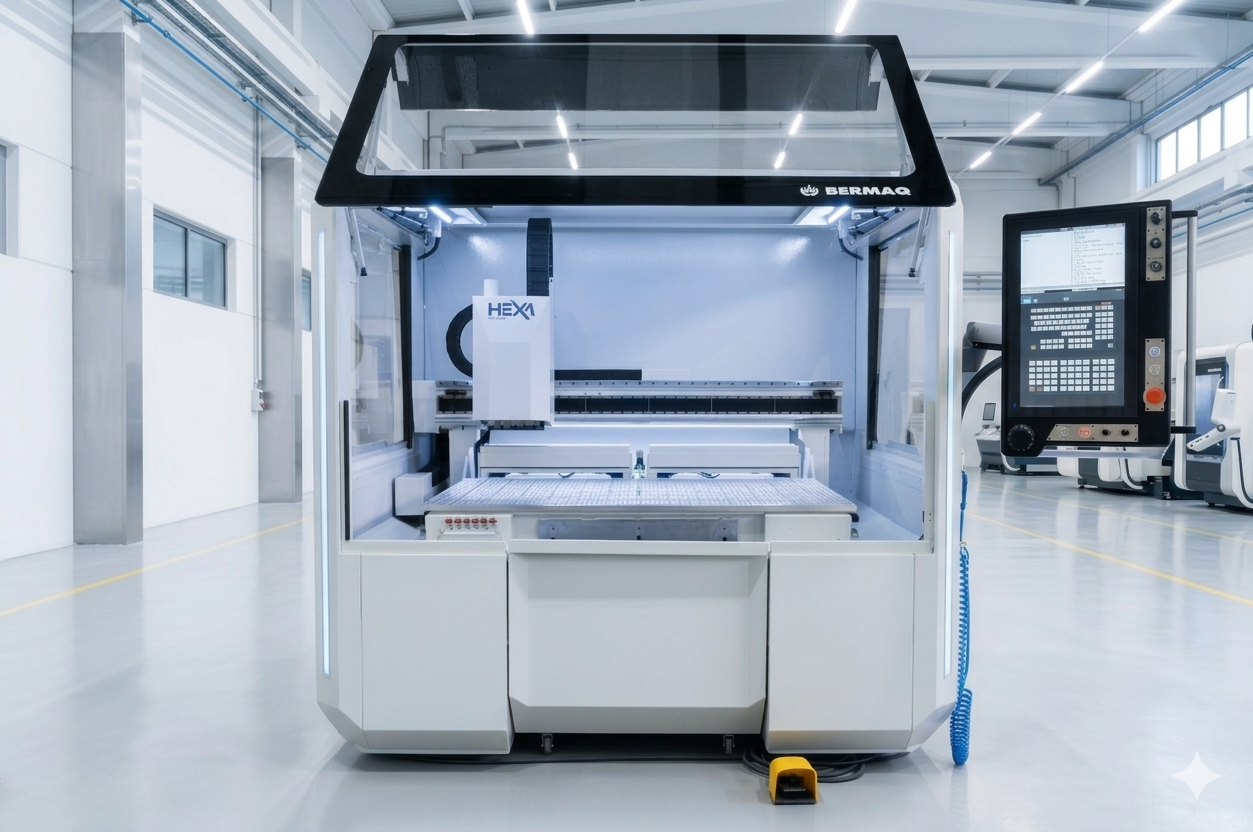

Com um design compacto e uma estrutura totalmente fechada, a HEXA integra tecnologia de maquinação de alta velocidade num formato que permite otimizar o espaço disponível nas instalações industriais, sem comprometer o desempenho característico dos centros de maquinação de elevado rendimento.

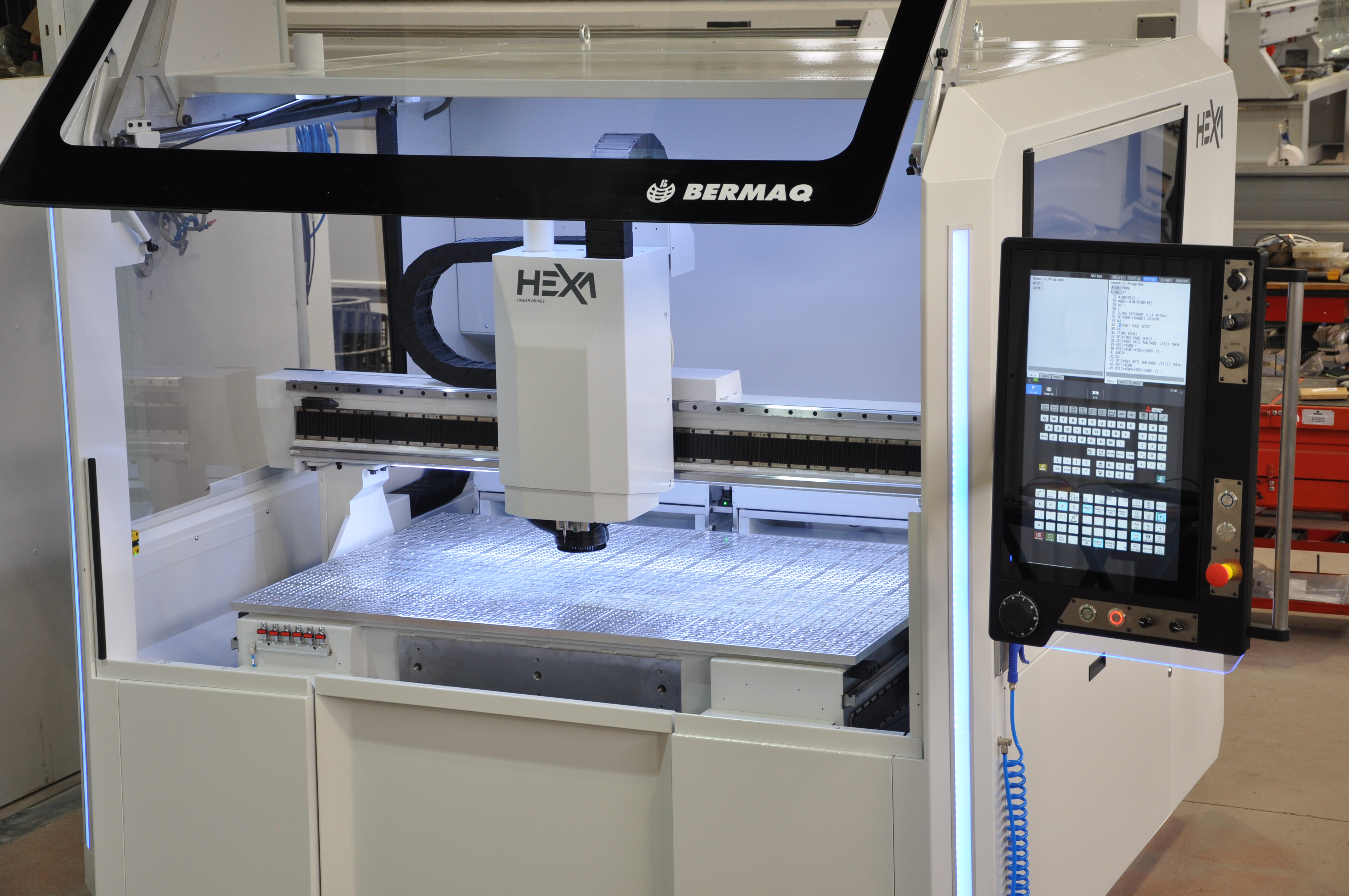

A HEXA é um centro de maquinação CNC de 3 eixos com uma área útil de trabalho de 1.500 × 1.000 × 200 mm. Está equipada com uma ponte móvel (Gantry), sobre a qual se desloca a cabeça de fresagem, permitindo maquinar com precisão peças de diferentes geometrias e dimensões.

A mesa de trabalho oferece várias possibilidades de fixação das peças. A sua configuração em grelha, com zonas de vácuo, permite fixar placas através de uma bomba de vácuo, enquanto as opções de fixação mecânica facilitam a montagem de dispositivos e sistemas de aperto específicos para cada aplicação.

Esta versatilidade torna a HEXA uma solução particularmente interessante para empresas que necessitam de combinar diferentes tipos de trabalhos, materiais e séries de produção.

Uma máquina versátil para a maquinação de metais não ferrosos

A HEXA foi concebida para trabalhar uma ampla variedade de materiais, especialmente aqueles que exigem elevadas velocidades de maquinação, precisão dimensional e acabamentos superficiais de qualidade.

Entre os materiais que podem ser maquinados, destacam-se:

  • Alumínio e ligas leves.

  • Latão e outros metais não ferrosos compatíveis com a configuração de maquinação.

  • Metacrilato (PMMA), acrílicos e policarbonato.

  • Plásticos técnicos como PVC, PETG, poliestireno e outros materiais derivados.

  • Materiais compósitos, incluindo materiais reforçados com fibra de carbono e fibra de vidro.

  • Madeira, MDF e materiais derivados.

  • Resinas e espumas técnicas.

A sua versatilidade permite realizar operações de fresagem e maquinação, bem como trabalhos de corte, recorte, gravação e produção de geometrias tridimensionais.

Especialmente indicada para aplicações de nesting

Uma das aplicações mais interessantes da HEXA é a produção de várias peças a partir de uma única placa de material.

Através de técnicas de nesting, é possível distribuir diferentes geometrias numa mesma superfície de trabalho, aproveitando ao máximo o material disponível e reduzindo o desperdício.

Esta metodologia é particularmente útil para empresas que fabricam peças personalizadas, componentes técnicos ou séries de pequena e média dimensão, uma vez que permite otimizar os processos de produção e reduzir os tempos de preparação.

A combinação de uma mesa com sistema de vácuo, uma elevada capacidade dinâmica de movimentação e um sistema automático de mudança de ferramentas facilita a execução de diferentes operações num único ciclo de maquinação.

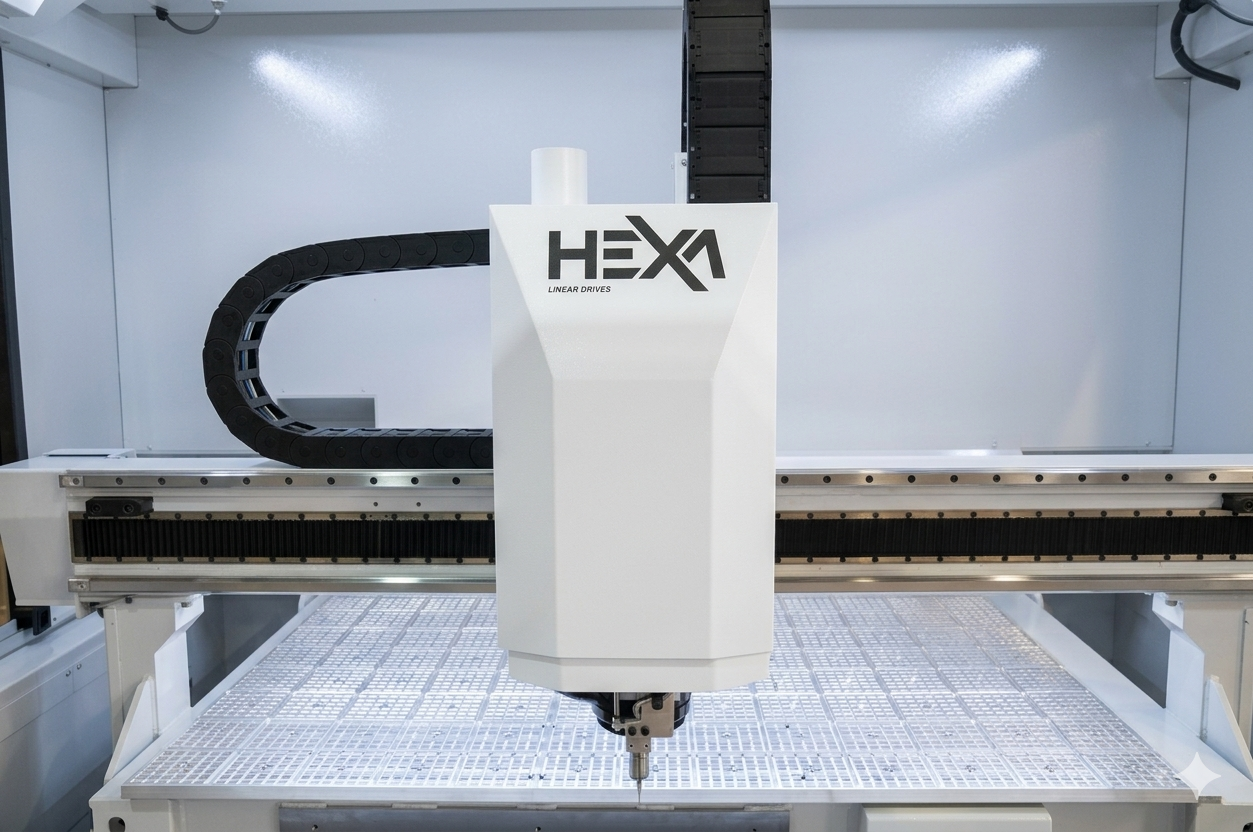

O que distingue a HEXA? A tecnologia de motores lineares Direct Drive

Para além do seu design compacto e da estrutura totalmente fechada, a principal característica tecnológica que distingue a HEXA é o sistema de acionamento dos eixos X e Y, baseado em motores lineares Direct Drive.

Ao contrário dos sistemas convencionais, que utilizam motores rotativos e mecanismos para transformar o movimento de rotação em deslocamento linear — como fusos de esferas, correias ou sistemas de pinhão e cremalheira —, os motores lineares geram o movimento diretamente ao longo do eixo.

Esta tecnologia elimina a necessidade de vários elementos mecânicos intermédios e proporciona uma resposta dinâmica muito mais direta e precisa.

A incorporação de motores lineares nos eixos longitudinal e transversal permite atingir velocidades de posicionamento de até 100 m/min em ambos os eixos, com elevadas acelerações e uma excelente capacidade de resposta às alterações de trajetória.

Mas quais são, na prática, as vantagens desta tecnologia no dia a dia da produção?

1. Maior precisão e repetibilidade

A eliminação dos elementos mecânicos de transmissão convencionais reduz as folgas e os erros associados ao jogo mecânico (backlash).

Isto permite obter uma resposta mais direta nos movimentos dos eixos e contribui para uma elevada precisão de posicionamento e repetibilidade, especialmente em operações que exigem frequentes mudanças de direção.

2. Maiores velocidades de deslocamento

Os motores lineares permitem atingir velocidades de posicionamento muito elevadas. No caso da HEXA, até 100 m/min nos eixos X e Y.

Esta capacidade é particularmente vantajosa em processos de fabrico que envolvem numerosas operações, furações, contornos e deslocações entre diferentes zonas da peça.

O resultado é uma redução dos tempos improdutivos e uma melhoria do rendimento global da máquina.

3. Maiores acelerações e desacelerações

A transmissão direta permite atingir elevadas taxas de aceleração e desaceleração, bem como realizar mudanças de direção extremamente rápidas.

Este comportamento é particularmente vantajoso na maquinação de geometrias complexas, com raios pequenos, curvas, contornos irregulares e trajetórias que exigem constantes alterações de direção.

A capacidade de resposta dos motores lineares permite reduzir os tempos de transição entre movimentos e otimizar os tempos de ciclo.

4. Melhor desempenho dinâmico e qualidade de maquinação

A rapidez de resposta e o controlo preciso do movimento facilitam o acompanhamento de trajetórias complexas e contribuem para reproduzir com maior fidelidade os percursos programados.

Isto pode traduzir-se numa melhor qualidade superficial, especialmente em peças com geometrias elaboradas, raios pequenos e operações de contorno.

5. Menor desgaste mecânico e manutenção reduzida

Ao dispensar os elementos convencionais de transmissão dos eixos X e Y, como fusos de esferas, porcas ou pinhões, reduz-se o número de componentes sujeitos ao desgaste mecânico característico dos sistemas de transmissão tradicionais.

Desta forma, a manutenção do sistema de acionamento torna-se mais simples e diminui a necessidade de realizar operações periódicas de ajuste e substituição destes elementos.

Em suma, os motores lineares conferem à HEXA uma combinação de precisão, velocidade e dinamismo difícil de alcançar com os sistemas de transmissão convencionais.

Rigidez estrutural e estabilidade: a base de uma maquinação de precisão

A incorporação de motores lineares e a capacidade de atingir elevadas velocidades de deslocamento só fazem sentido se a estrutura da máquina for capaz de garantir a estabilidade necessária durante a maquinação.

Por este motivo, a HEXA possui uma estrutura de aço reforçada com betão polimérico antivibratório, uma solução construtiva que contribui para absorver as vibrações e melhorar a estabilidade mecânica e térmica do conjunto.

Esta rigidez estrutural é particularmente importante na maquinação de alumínio e outros metais não ferrosos, onde as forças de corte e as vibrações podem afetar diretamente a precisão dimensional e a qualidade superficial das peças.

A combinação de uma estrutura estável com a tecnologia de motores lineares permite tirar o máximo partido do desempenho dinâmico da máquina e manter um elevado nível de consistência nos processos de produção.

Motor de fresagem de 6,5 kW: alta velocidade para acabamentos de qualidade

A HEXA está equipada com um motor de fresagem HITECO de 6,5 kW, com uma velocidade nominal de 12.000 rpm e uma velocidade máxima de até 36.000 rpm.

Esta elevada velocidade de rotação permite trabalhar com ferramentas de pequeno diâmetro e estratégias de fresagem de alta velocidade, especialmente adequadas para a maquinação de plásticos técnicos, metacrilato, materiais compósitos e alumínio.

O eletromandril incorpora refrigeração líquida e rolamentos cerâmicos, elementos q
