SG-A: fresadora CNC de 5 ejes para el mecanizado de aluminio de gran formato

Una fresadora gantry de 5 ejes diseñada para piezas de aluminio complejas y de grandes dimensiones

El mecanizado CNC de aluminio requiere soluciones capaces de combinar productividad, precisión y estabilidad, especialmente cuando se trabaja con piezas de grandes dimensiones y geometrías complejas.

La SG-A es una fresadora CNC de 5 ejes tipo gantry diseñada para el mecanizado de aluminio de gran formato, con una configuración orientada a sectores industriales que necesitan trabajar con componentes de elevada exigencia dimensional.

Su arquitectura permite mecanizar piezas complejas en una sola sujeción, reduciendo operaciones de reposicionamiento y facilitando el acceso de la herramienta a diferentes superficies de la pieza.

Con una longitud útil de hasta 10.000 mm, una anchura de hasta 4.000 mm y una altura útil del eje Z de hasta 2.000 mm, la SG-A está preparada para afrontar proyectos de mecanizado CNC que requieren un gran volumen de trabajo sin renunciar a la precisión.

Mecanizado de aluminio en 5 ejes

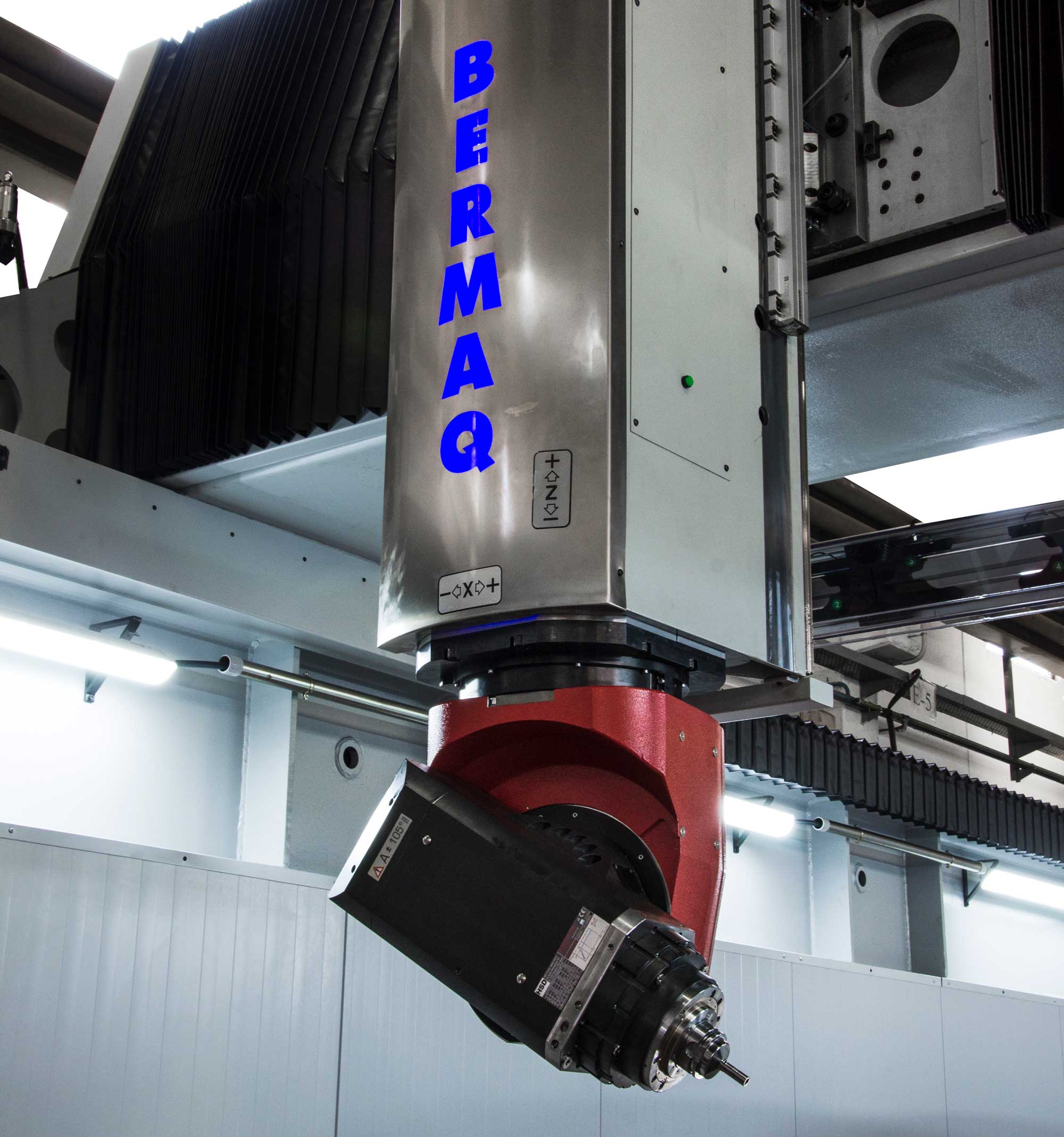

Una de las principales ventajas de la SG-A es su cabezal de 5 ejes, que permite realizar operaciones de mecanizado simultáneo y orientar la herramienta según la geometría de la pieza.

El cabezal dispone de recorridos de +/-105° en el eje A y +/-245° en el eje C, proporcionando un amplio rango de orientación para trabajar superficies inclinadas, geometrías complejas y diferentes zonas de componentes de gran formato.

El mecanizado en 5 ejes puede reducir la necesidad de realizar múltiples sujeciones y reposicionamientos. Esto permite simplificar el proceso de fabricación y mantener mejor las referencias de la pieza durante las diferentes operaciones.

Para el fabricante, esto se traduce en una mayor flexibilidad para abordar piezas complejas y en una reducción potencial de los tiempos asociados a la preparación y manipulación.

Fresadora gantry para piezas de gran formato

La arquitectura gantry de la SG-A está especialmente indicada para aplicaciones en las que las dimensiones de la pieza requieren un amplio volumen de trabajo.

La SG-A ofrece:

• Hasta 10.000 mm de longitud útil.

• Hasta 4.000 mm de anchura.

• Hasta 2.000 mm de altura útil en el eje Z.

• Cabezal de 5 ejes.

• Recorridos de +/-105° en A y +/-245° en C.

Esta capacidad permite utilizar la SG-A para el mecanizado de piezas de aluminio que no pueden abordarse fácilmente en centros de mecanizado convencionales de menor tamaño.

La combinación de grandes recorridos y tecnología de 5 ejes resulta especialmente interesante para fabricantes que trabajan con componentes estructurales, piezas aeronáuticas, elementos de gran formato y utillajes industriales.

Una sola sujeción para piezas complejas

En el mecanizado de componentes de grandes dimensiones, cada operación de reposicionamiento puede afectar a los tiempos de fabricación y a la repetibilidad del proceso.

La capacidad de la fresadora CNC SG-A para mecanizar piezas complejas en una sola sujeción permite reducir la necesidad de realizar diferentes montajes de la pieza.

Entre sus principales ventajas se encuentran:

• Reducción de tiempos de preparación.

• Menor número de reposicionamientos.

• Mayor continuidad en el proceso de mecanizado.

• Mejor conservación de las referencias de la pieza.

• Acceso a diferentes superficies mediante el cabezal de 5 ejes.

• Mayor flexibilidad para mecanizar geometrías complejas.

En aplicaciones donde las piezas de aluminio tienen grandes dimensiones, esta capacidad puede resultar especialmente relevante para optimizar el proceso productivo.

Precisión y estabilidad durante el mecanizado

El tamaño de una máquina CNC no debe comprometer su capacidad para mantener la precisión a lo largo de todo el volumen de trabajo.

La SG-A incorpora encoders directos, frenos neumáticos y una transmisión con doble servomotor en configuración maestro-esclavo, diseñada para proporcionar estabilidad y repetibilidad durante el movimiento.

La máquina puede alcanzar precisiones de hasta 0,03 mm, dependiendo de las condiciones y configuración de mecanizado.

Esta combinación de arquitectura mecánica y sistemas de control permite disponer de una plataforma estable para procesos en los que la precisión dimensional y la repetibilidad son factores fundamentales.

Sistemas de medición integrados

Para conseguir procesos de mecanizado más controlados, la SG-A puede incorporar diferentes sistemas de medición y palpado.

Entre ellos se incluyen:

• Reglas lineales presurizadas.

• Sonda de palpación HEIDENHAIN TS460.

• Sonda de palpación RENISHAW RMP60.

• Sonda láser para medición de herramientas RENISHAW NC4.

• Cambiador lineal de 12 herramientas.

• Sistema de lubricación automática con aspiración integrada.

Estos sistemas permiten automatizar diferentes operaciones de medición y control, reduciendo la intervención manual y favoreciendo una mayor estabilidad del proceso.

Aplicaciones de la fresadora CNC SG-A

Por sus dimensiones, configuración y capacidad de mecanizado en 5 ejes, la SG-A está especialmente indicada para aplicaciones en las que se combinan aluminio, grandes dimensiones y geometrías complejas.

Entre sus posibles aplicaciones se encuentran:

Componentes aeronáuticos y aeroespaciales

El sector aeronáutico utiliza ampliamente el aluminio en diferentes componentes estructurales y piezas mecanizadas. La posibilidad de trabajar piezas de grandes dimensiones mediante mecanizado CNC de 5 ejes permite abordar geometrías complejas y reducir operaciones de reposicionamiento.

Piezas estructurales de aluminio

La capacidad de trabajo de la SG-A permite mecanizar componentes estructurales de grandes dimensiones, donde el volumen de trabajo disponible y la estabilidad de la máquina son factores determinantes.

Utillaje y fabricación industrial

La SG-A también puede utilizarse para fabricar utillajes, moldes, estructuras y otros elementos industriales de gran formato, especialmente cuando es necesario acceder a diferentes superficies de la pieza.

Piezas complejas de gran formato

La combinación de arquitectura gantry y cabezal de 5 ejes permite abordar piezas que requieren diferentes orientaciones de herramienta durante el proceso de fabricación.

Control CNC de alto rendimiento

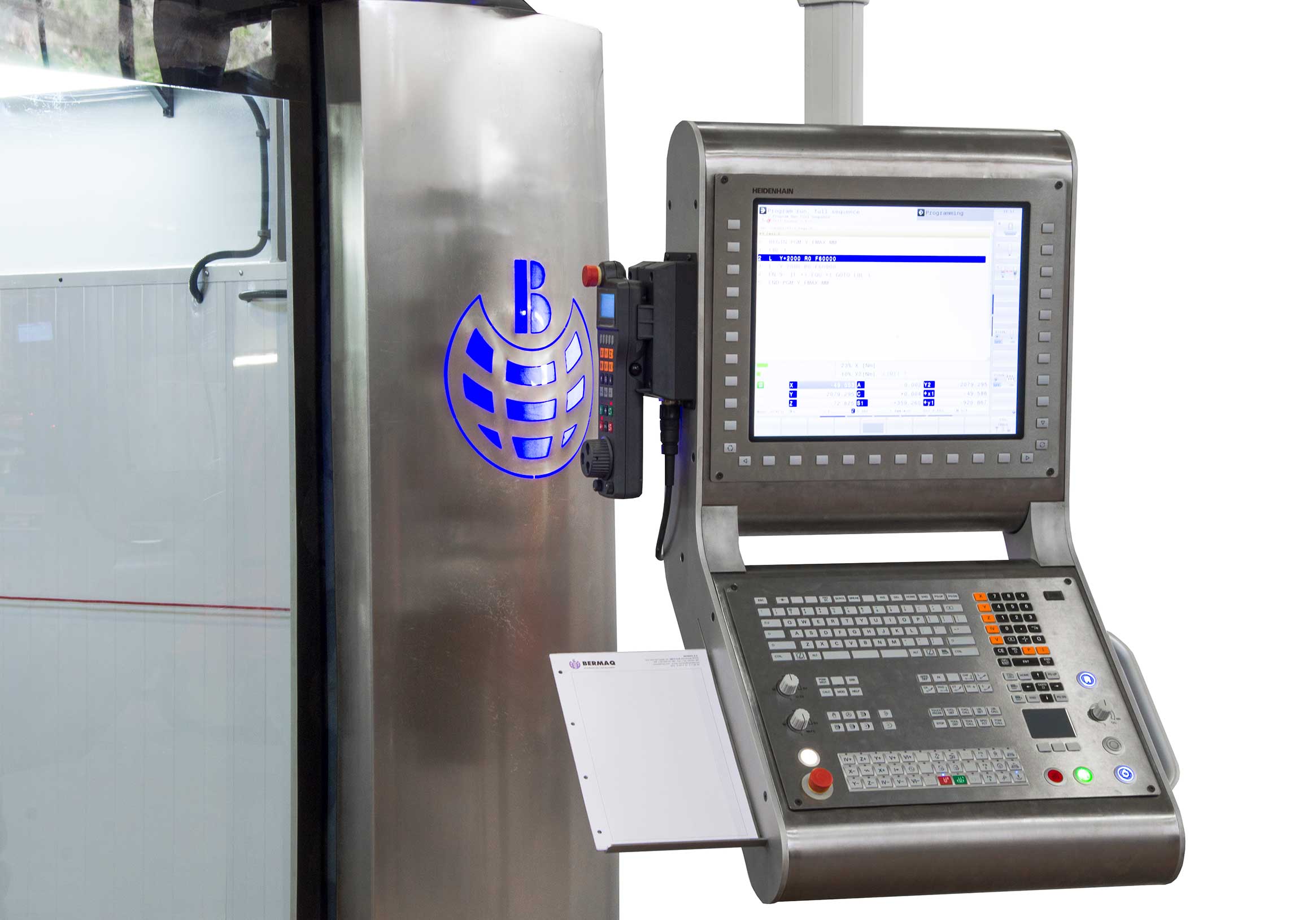

La SG-A puede equiparse con sistemas de control numérico de alto rendimiento como HEIDENHAIN iTNC 640 o SIEMENS 840D SL.

Estas soluciones permiten controlar procesos de mecanizado de 5 ejes simultáneos, proporcionando al operario una interfaz intuitiva y herramientas avanzadas para gestionar procesos de fabricación complejos.

La elección del control CNC permite adaptar la configuración de la máquina a las necesidades específicas de cada aplicación y entorno productivo.

¿Por qué utilizar una fresadora CNC de 5 ejes para aluminio?

El mecanizado de aluminio en 5 ejes puede aportar ventajas significativas cuando las piezas presentan geometrías complejas o requieren trabajar diferentes superficies.

Frente a procesos basados en múltiples sujeciones, una máquina CNC de 5 ejes puede permitir:

Más accesibilidad: la herramienta puede orientarse para alcanzar diferentes zonas de la pieza.

Menos reposicionamientos: se reduce la necesidad de cambiar la posición de la pieza entre operaciones.

Mayor flexibilidad: una misma máquina puede abordar diferentes geometrías y tipos de componentes.

Mayor productividad: la reducción de operaciones auxiliares puede contribuir a disminuir los tiempos de fabricación.

Mejor control dimensional: mantener la pieza en una misma referencia durante más operaciones facilita el control del proceso.

SG-A: una solución para el mecanizado CNC de aluminio de gran formato

La SG-A es una fresadora CNC de 5 ejes tipo gantry desarrollada para fabricantes que necesitan mecanizar aluminio y otros materiales con grandes dimensiones y geometrías complejas.

Su combinación de:

• 5 ejes.

• Hasta 10.000 mm de longitud útil.

• Hasta 4.000 mm de anchura.

• Hasta 2.000 mm de altura útil en Z.

• Encoders directos.

• Doble servomotor maestro-esclavo.

• Sistemas de palpado y medición.

• Cambiador de 12 herramientas.

• Controles HEIDENHAIN o SIEMENS.

permite configurar una solución de mecanizado adaptada a las necesidades de cada proceso industrial.

La SG-A está especialmente orientada a sectores como el aeronáutico, aeroespacial, industrial y de fabricación de utillajes, donde la combinación de grandes dimensiones, precisión y flexibilidad resulta fundamental.

¿Necesita mecanizar piezas de aluminio de gran formato?

En Bermaq diseñamos y fabricamos soluciones de mecanizado CNC adaptadas a las necesidades de cada cliente.

Si busca una fresadora CNC de 5 ejes para aluminio, una fresadora gantry de gran formato o una solución específica para el mecanizado de componentes complejos, contacte con nuestro equipo para estudiar su aplicación.

SG-A: 5 ejes, gran formato y precisión para el mecanizado industrial de aluminio.
