Descripción

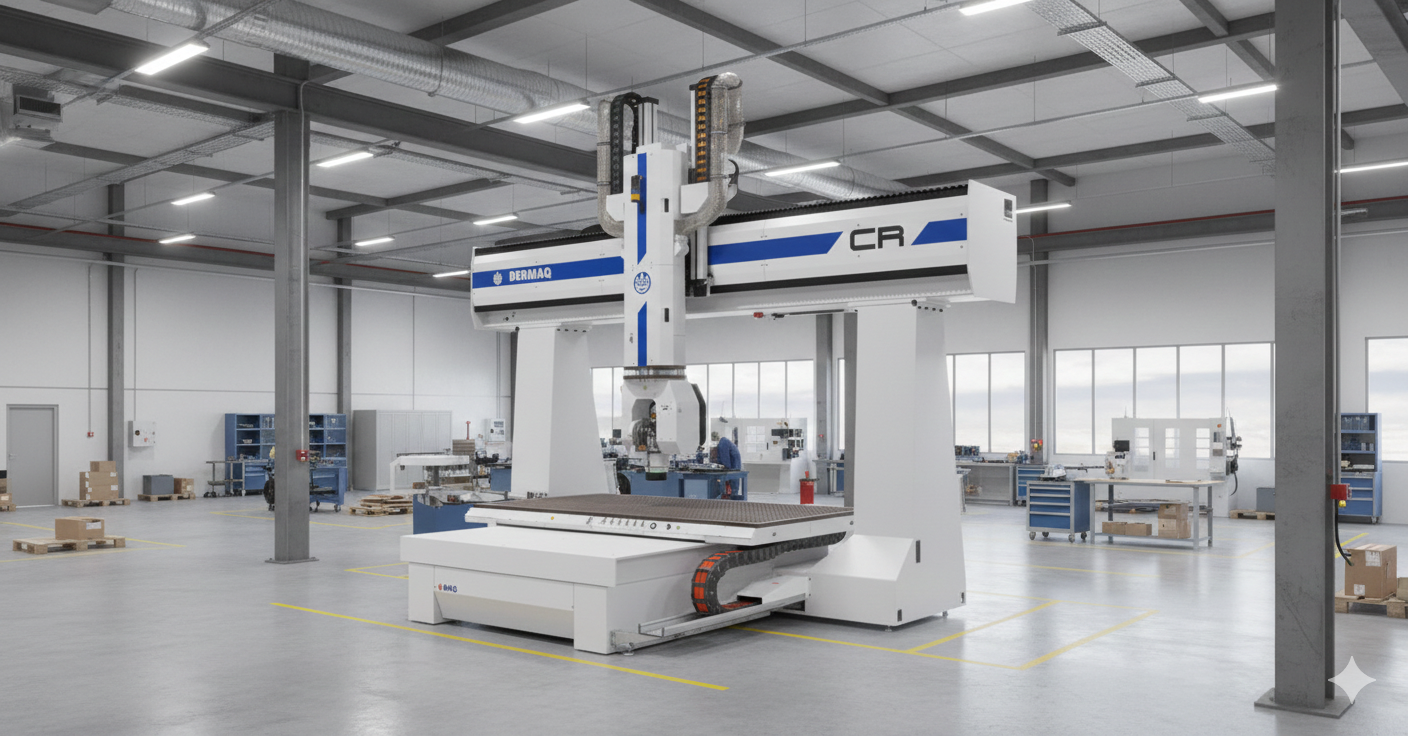

Fresadora CNC de 5 ejes con mesa móvil
La CR es una fresadora CNC de 5 ejes con mesa móvil fabricada por BERMAQ para el mecanizado a alta velocidad de madera, aluminio, poliestireno, resinas, composites y otros materiales no férricos. Robusta y precisa, es una solución pensada para la fabricación de modelos y moldes.
Su diseño modular admite configuraciones con una o dos mesas y uno o dos cabezales simultáneos, y su cinemática está optimizada para el mecanizado continuo en 5 ejes con una precisión de ±0,025 mm. Una máquina preparada para producciones de alto volumen en aeronáutica, automoción, náutica o ferroviario.
Aplicaciones de la fresadora CR
Modelos, moldes y piezas en 5 ejes para sectores de alta exigencia
La combinación de cabezal de 5 ejes, recorridos de hasta 4.000 mm y alta velocidad de avance convierte a la CR en una herramienta de referencia para industrias que trabajan con geometrías complejas y materiales ligeros:
Moldes y modelos: modelos maestros, moldes y matrices con superficies de doble curvatura mecanizadas en continuo.
Aeronáutica y aeroespacial: recanteado y fresado de piezas de composite, aluminio y utillajes de precisión.
Automoción: prototipos, piezas de series limitadas y utillajes con tolerancias ajustadas.
Náutica y ferroviario: moldes de cascos y cubiertas, paneles de carrocería y componentes ligeros de CFRP y GFRP.
Construcción, arquitectura y escenografía: elementos decorativos, maquetas y piezas de gran volumen en poliestireno y madera.
Tecnología de mecanizado de la fresadora CR
Cabezal con ejes A y C para trabajar en 5 ejes continuos
El cabezal combina un eje C de ±220° y un eje A de ±110°, ambos con una velocidad de giro de 135°/s. Esta cinemática permite orientar la herramienta en cualquier ángulo y mecanizar superficies complejas en 5 ejes continuos con transiciones suaves y un acabado uniforme.
Electromandrino de hasta 22 kW y 36.000 rpm
El motor de fresado alcanza hasta 22 kW de potencia, con una velocidad nominal de 12.000 rpm y una velocidad máxima de 24.000 o 36.000 rpm según la versión. Existen grupos combinados para trabajar aluminio y poliestireno con la misma máquina, lo que amplía el abanico de materiales sin cambiar de equipo.
Almacén revólver de 16 a 24 posiciones
El cambio automático de herramientas de tipo revólver, con 16 o 24 posiciones y cono HSK, mantiene a mano todas las herramientas del proceso y minimiza los tiempos improductivos entre operaciones.
CNC SIEMENS, HEIDENHAIN o FANUC para programar moldes en 5 ejes
La CR puede equiparse con control numérico SIEMENS, HEIDENHAIN o FANUC, para que cada taller trabaje con el entorno de programación que ya conoce. Los ejes X e Y se desplazan a 40 m/min y el eje Z a 20 m/min, con una repetibilidad de ±0,015 mm.
Fabricación y control de calidad de la fresadora CR

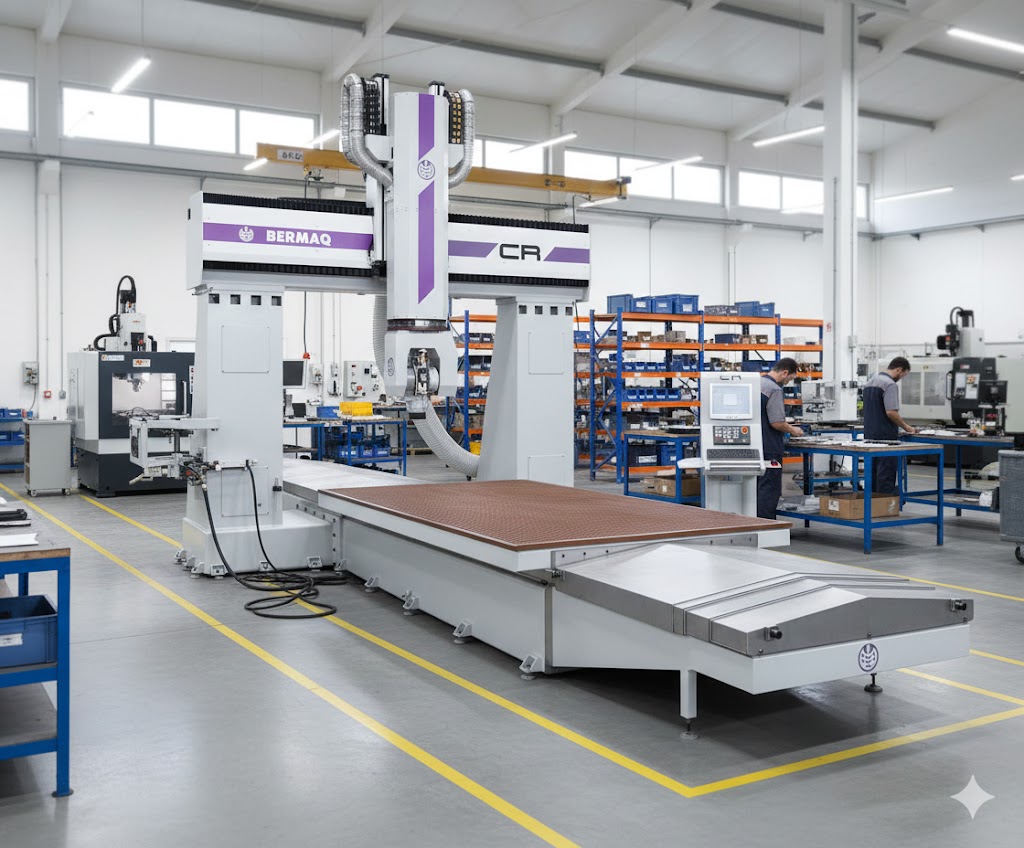

Estructura robusta con mesa móvil y concepción modular
La CR se construye pieza a pieza en las instalaciones de BERMAQ sobre una estructura robusta de mesa móvil. Su concepción modular permite montar una o dos mesas y uno o dos cabezales, de forma que la máquina crece con la producción. La lubricación automática asegura un funcionamiento continuo y fiable.
Estructura de la CR validada por CAE antes de fabricarse
El departamento de ingeniería diseña cada máquina con un programa de dibujo 3D paramétrico y evalúa su estructura mediante CAE y análisis por elementos finitos, para detectar de antemano vibraciones, efectos térmicos y sobrecargas.
Precisión de ±0,025 mm verificada con Ballbar y láser tracker
Antes de la entrega, la geometría se verifica con el interferómetro Renishaw Ballbar y el láser tracker FARO, y el posicionamiento y la repetibilidad de los ejes se controlan conforme a la norma ISO 230-2.
Adapta la CR a tu línea de producción
Recorridos, mesas y cabezales a la medida de cada proyecto
Área de trabajo: longitud X de 2.500 o 3.000 mm y anchura Y de 1.500, 2.000 o 4.000 mm.
Altura útil: eje Z de 800 mm, ampliable hasta 1.250 mm para piezas y moldes de mayor volumen.

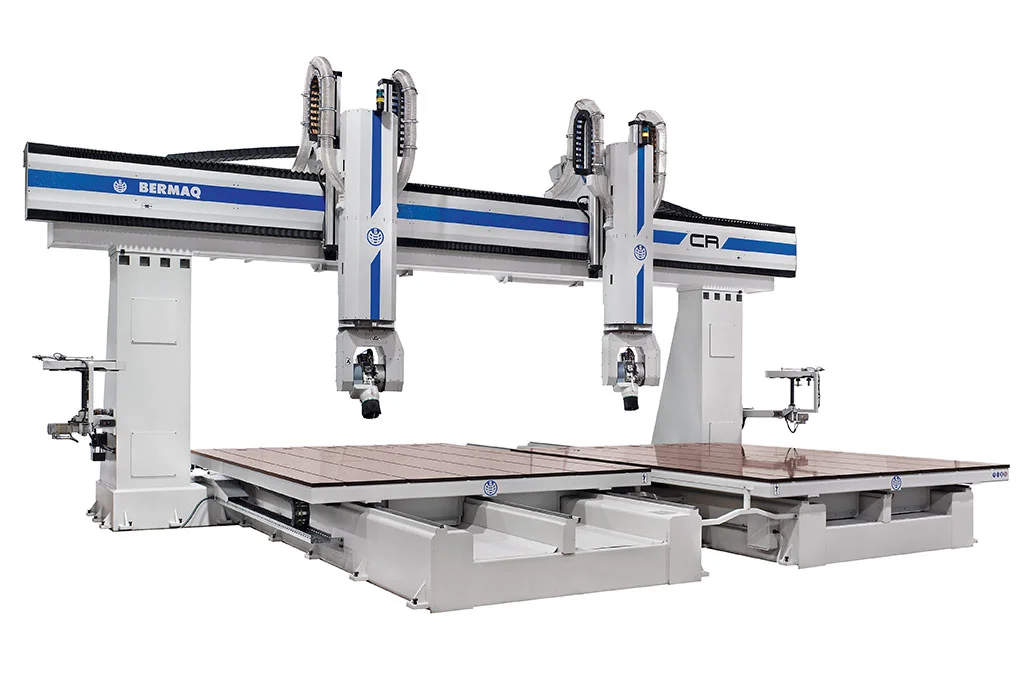

Versión CR-2: dos mesas y dos cabezales con 6.000 mm de longitud de trabajo (3.000 x 3.000 mm) para producción continua.
Cabezales y sujeción: grupos combinados para aluminio y poliestireno, cambio de herramienta manual o automático y bomba de vacío de 145 o 250 m³/h.
Pide presupuesto
Materiales compatibles con la fresadora CR
Mecanizado a alta velocidad de materiales no férricos
La CR ha sido diseñada específicamente para trabajar a alta velocidad con materiales no férricos, manteniendo la precisión incluso en piezas de gran tamaño:
Madera y derivados: modelos, moldes y piezas técnicas con un acabado fino.
Aluminio: utillajes, paneles y componentes mecanizados en 5 ejes.
Composites: fibra de carbono, fibra de vidrio y paneles sándwich recanteados con precisión.
Poliestireno y espumas técnicas: modelos de gran volumen y maquetas para arquitectura y escenografía.
Resinas, acrílicos y plásticos técnicos: modelos de estilo, prototipos y piezas de precisión.
La CR dentro de su línea: CR, CR-2 y MX
La línea CR de BERMAQ comparte una misma filosofía, alta velocidad y robustez para modelos y moldes, pero cada modelo responde a un volumen de producción distinto:
CR: configuración de partida con recorridos de hasta 3.000 x 4.000 mm y electromandrino de hasta 22 kW.
CR-2: dos mesas y dos cabezales simultáneos para duplicar la capacidad y trabajar sin pausas.
MX: la alternativa más compacta y accesible inspirada en la CR, con eje A manual.
Por qué la CR rinde en producciones de alto volumen
La velocidad de avance de 40 m/min, el cambio automático de herramientas y la posibilidad de trabajar con dos cabezales simultáneos reducen los tiempos de ciclo, mientras que la precisión de ±0,025 mm y la repetibilidad de ±0,015 mm garantizan que la pieza número cien sea igual que la primera. Es la máquina indicada para fabricantes de moldes, modelistas, proveedores aeronáuticos y de automoción e ingenierías que desarrollan componentes de alto valor añadido.
Fabricada por BERMAQ en España, con servicio técnico propio
La CR se diseña y fabrica íntegramente en España con piezas de la UE. Al construir cada máquina desde cero, BERMAQ puede adaptarla por completo a las necesidades del cliente. El servicio posventa incluye paquetes de mantenimiento preventivo, un amplio stock de recambios originales, formación online o presencial y una red de técnicos especializados que actúa con rapidez ante cualquier incidencia.
